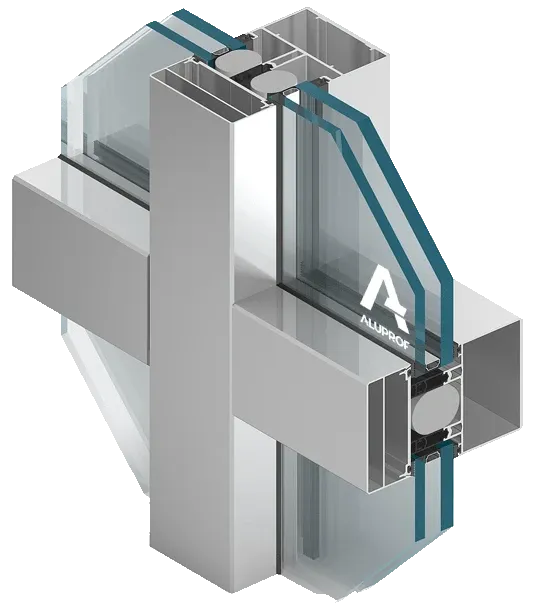

MB-SR100 und MB-SR80

Wärmedämmung Uf

≤2,8 | W/(m2K)

  • Immer häufiger kommt es in der Baupraxis vor, dass die Realisierung gewisser Objekte mit Erfüllung von untypischen Anforderungen in punkto Optik, Funktionalität oder Konstruktionsmassen verbunden ist. Für solche Objekte entstehen in unserer Firma Systeme, die nach genau festegelegten Kriterien in Zusammenarbeit mit den Projektanten des betreffenden Gebäudes konstruiert werden. ALUPROF AG ist imstande die komplexe Unterstützung solcher Vorhaben sicherzustellen, da wir neben eines erfahrenen Konstrukteurteams, einer ausgezeichneter Zusammenarbeit mit Lieferanten von Zubehör, Beschlägen und Glas, über eine Basis in Form von modernen Anlagen zur Herstellung von Profilen verfügen, die in Rahmen von Kęty-Gruppe AG funktionieren

    Die Fassade kann grundsätzlich in zwei Teile geteilt werden - das TERMINAL und das PIER, für die folgende Systeme der Vorhangfassaden eingesetzt wurden: für das PIER - MB-SG60 und MB-SR100 und für das TERMINAL - MB-SR80. In diesem Objekt wird auch eine der modernsten Glasarten der Fa. Glaverbel eingebaut, d.h. Planibel Energy NT 10mm - 16mm Argon - Stratophone 66.1, um die besten Schall- und Wärmeschutzparameter sowie hohe Transparenz zu erzielen.

    Glasparameter (Beispiel):

    • Light Transmission (Luftdurchlässigkeit) LT(%): 69
    • Light Reflection (Lichtreflexion) LR (%): 12
    • U-Wert (W/m2 K): 1

    PIER - eingesetzte Systeme der Aluminium-Glas-Vorhangfassaden MB-SG60 und MB-SR100

    Die Fassade des Piers wurde ab einer Höhe von +5,30 m komplett als geneigte Vorhangwand realisiert, die mit dem 39 mm dicken transparenten Mehrscheiben-Isolierglas verglast wurde.

    Aufbau, Geometrie, Optik: Die Ansichtsbreite von Pfosten- und Riegelprofilen beträgt 60 mm. Die Profilgröße wurde entsprechend den bautechnischen, physikalischen und statischen Anforderungen des Gebäudes geplant. Die Konstruktion ist um 10° nach außen geneigt. Das Tragwerk der Fassade stellt ein umgekehrtes Pfosten-Riegel-System dar, d.h. die tragenden Aluminiumprofile (Pfosten und Riegel) werden außenseitig angeordnet, während raumseitig eine glatte Glasfläche zu sehen ist, die in der Structural-Glazing-Technologie erstellt wurde.

    Durch dieses Konzept entstand eine Elementfassade, was zur Folge hatte, dass alle Vorfertigungsarbeiten in der Werkstatt erfolgen. Die Riegel werden mittels spezieller Aluminiumverbinder und Stabilisierungsschrauben mit den Halbpfosten verbunden, wodurch einerseits ein steifer Rahmen entsteht, andererseits jedoch wird eine richtige Kompensation der Wärmeausdehnung gesichert. Die senkrechte Wärmeausdehnung erfolgt über einen speziellen Pfosten/Pfosten-Verbinder. In dem System kam ein kombiniertes Entwässerungs- und Belüftungssystem zum Einsatz, d.h. die Entwässerungskanäle in den Pfosten- und Riegelprofilen sind miteinander verbunden und eine Entwässerungs- und Belüftungsöffnung befindet sich zusätzlich mittig in jedem Feld.

    Um einen sehr hohen Wärmeschutz der Profile zu gewährleisten, wurde ein Isolator aus einem speziellen Werkstoff ins System integriert, wodurch der Uf-Wert des Rahmens 1,64 [W/m2K] beträgt. Zusätzlich wurde eine spezielle Mitteldichtung eingesetzt, die das Schalldämmvermögen der Trennung deutlich verbessert sowie der zusätzlichen Abdichtung dient.

    Sowohl Pfosten, als auch Riegel wurden objektbezogen entwickelt. Die Pfosten werden in fixen Modulen alle 2400 mm angeordnet. Das Tragwerk der Fassade wird mit Aluminiumkonsolen an den außenseitig angebrachten T-Stahlverbindern befestigt. Die Füllungselemente werden aus Verbundglas in der Structural-Glazing-Technologie gefertigt. Die Breite von Silikonfugen beträgt 20 mm. Für die Gebäudeecken wurde die Vollglas-Variante gewählt.

    Grundparameter:

    • U [W/ m2K]für Mehrscheiben-Isolierglas
    • Uf ≤ 2,8 [W/ m2K] für Aluminiumprofile
    • Rwmin = 40 [dB]

    MB-SR100: PIER, Ebene +0.00

    Die Fassade des Piers wurde als Vorhangwand in Pfosten-Riegelbauweise realisiert, die mit dem 39 mm dicken transparenten Mehrscheiben-Isolierglas verglast wurde.

    Aufbau, Geometrie, Optik: Die Ansichtsbreite von Pfostenprofilen beträgt 100 mm für Mittelpfosten und 50 mm für Endpfosten. Die Ansichtsbreite von Riegelprofilen beträgt 100 mm für Mittelriegel und 50 mm für Endriegel. Die Profilgröße wurde entsprechend den bautechnischen, physikalischen und statischen Anforderungen des Gebäudes geplant. Die Pfosten werden in fixen Modulen alle 1200 mm angeordnet. Die Pfosten-Riegel-Fassade wird am Außenmauerwerk und Stahlelementen befestigt. Charakteristisch für diese Konstruktion ist die Anordnung von Andruck- und Abdeckleisten in Form einer horizontalen Linie.

    Grundparameter:

    • U [W/ m2K]für Mehrscheiben-Isolierglas
    • Uf ≤ 2,8 [W/ m2K] für Aluminiumprofile
    • Rwmin = 40 [dB]

    TERMINAL - das eingesetzte System der Aluminium-Glas-Vorhangfassade MB-SR80

    MB-SR80 Die Fassade des Terminals wurde komplett als geneigte und senkrechte Vorhangwand realisiert, die mit dem 39 mm dicken transparenten Mehrscheiben-Isolierglas verglast und mit Aluminiumpaneels oben und unten gefüllt wird.

    Aufbau, Geometrie, Optik: Die Ansichtsbreite der Pfostenprofile beträgt 80 mm und die der Riegelprofile 100 mm. Die Profilgröße wurde entsprechend den bautechnischen, physikalischen und statischen Anforderungen des Gebäudes geplant. Die Konstruktion der Frontfassade ist um 8° nach außen und die der Seitenfassade um 0° geneigt. Das Tragwerk der Fassade stellt ein Pfosten-Riegel-System dar. Sowohl Pfosten, als auch Riegel wurden objektbezogen entwickelt. Die Pfosten werden in fixen Modulen alle 2400 mm angeordnet.

    Für die Kompensation der Wärmeausdehnung sorgen eine zielgerichtet entwickelte Riegel/Pfosten-Verbindung und eine Pfosten/Pfosten-Teleskopverbindung.

    Charakteristisch für das System ist vor allem das Profildesign. Die besondere Form der um 100 mm vorspringenden Abdeckleisten soll die horizontalen Linien der Fassade betonen. Zu den 100 mm breiten Riegelprofilen wurde ein 80 mm breiter Pfosten objektbezogen entworfen, um die Scheiben der geneigten Wand ausreichend zu stützen und die Solidität der Konstruktion zu betonen. In der vertikalen Leiste verläuft eine Spalte entlang des Profils, wodurch – als gewollter architektonischer Effekt – die Köpfe der Sechskantschrauben sichtbar sind.

    Das System MB-SR80 basiert mit seinem technischen Konzept, seinen Pfosten/Riegel-Verbindungen, seiner Entwässerung und Belüftung auf dem in vielen realisierten Projekten bewährten Vorhangwandsystem MB-SR50.

    Grundparameter:

    • U [W/ m2K]für Mehrscheiben-Isolierglas
    • Uf ≤ 2,8 [W/ m2K] für Aluminiumprofile
    • U [W/ m2K] für Aluminiumpaneels
    • Rwmin = 40 [dB]

    Die Fassade des Terminals wurde komplett als geneigte und senkrechte Vorhangwand realisiert, die mit dem 39 mm dicken transparenten Mehrscheiben-Isolierglas verglast und mit Aluminiumpaneels oben und unten gefüllt wird.

    Aufbau, Geometrie, Optik: Die Ansichtsbreite der Pfostenprofile beträgt 80 mm und die der Riegelprofile 100 mm. Die Profilgröße wurde entsprechend den bautechnischen, physikalischen und statischen Anforderungen des Gebäudes geplant. Die Konstruktion der Frontfassade ist um 8° nach außen und die der Seitenfassade um 0° geneigt. Das Tragwerk der Fassade stellt ein Pfosten-Riegel-System dar. Sowohl Pfosten, als auch Riegel wurden objektbezogen entwickelt. Die Pfosten werden in fixen Modulen alle 2400 mm angeordnet.

    Für die Kompensation der Wärmeausdehnung sorgen eine zielgerichtet entwickelte Riegel/Pfosten-Verbindung und eine Pfosten/Pfosten-Teleskopverbindung.

    Charakteristisch für das System ist vor allem das Profildesign. Die besondere Form der um 100 mm vorspringenden Abdeckleisten soll die horizontalen Linien der Fassade betonen. Zu den 100 mm breiten Riegelprofilen wurde ein 80 mm breiter Pfosten objektbezogen entworfen, um die Scheiben der geneigten Wand ausreichend zu stützen und die Solidität der Konstruktion zu betonen. In der vertikalen Leiste verläuft eine Spalte entlang des Profils, wodurch – als gewollter architektonischer Effekt – die Köpfe der Sechskantschrauben sichtbar sind.

    Das System MB-SR80 basiert mit seinem technischen Konzept, seinen Pfosten/Riegel-Verbindungen, seiner Entwässerung und Belüftung auf dem in vielen realisierten Projekten bewährten Vorhangwandsystem MB-SR50.

    Grundparameter:

    • U [W/ m2K]für Mehrscheiben-Isolierglas
    • Uf ≤ 2,8 [W/ m2K] für Aluminiumprofile
    • U [W/ m2K] für Aluminiumpaneels
    • Rwmin = 40 [dB]
