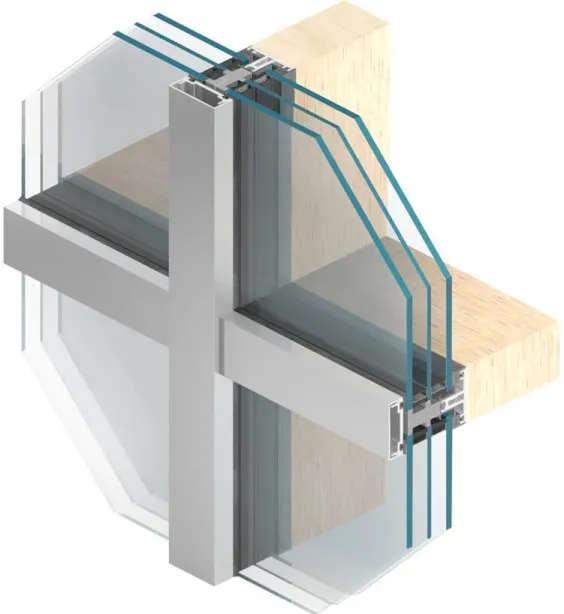

MB-SR50N A Das aufsatzsystem auf holz und stahl

Mehrfachverglasung mit einer Dicke von

24-64 | mm

Höchstgewicht der Füllung

bis zu 600 | kg

Wärmedämmung

Uf ab 0,72 | W/(m2K)

Auf Basis der Pfosten- und Riegelwand MB-SR50N wurde das Aufsatzsystem geschaffen, das die Verbindung von Bauwerkstoffen mit unterschiedlichen Eigenschaften, die sich von denen innerhalb und außerhalb des Raumes unterscheiden, ermöglicht. Von außen verwendete Aluminiumelemente dienen dem dauerhaften Schutz der inneren Rahmenstruktur vor Witterungseinflüssen. Für den Bau des Tragwerks können zwei Arten von Materialien verwendet werden: Holzprofile, die wegen ihrer natürlichen Schönheit eine angenehme und gemütliche Atmosphäre schaffen, oder Stahlprofile, für das gewünschte Industriedesign oder für lange Spannweiten zwischen den Stützen.

Für den Bau wurde ein Pfosten-Riegelprofil aus Aluminium entworfen, das mittels Verbindern an Holz- oder Stahlprofilen befestigt wird. Durch diese Verbindung entsteht ein Verbundprofil, aus dem der Rahmen der Vorhangfassade gebildet wird. Das Pfosten-Riegel-Profil dient zur Befestigung und Sicherung der Verglasungen oder Füllungen, zur Übertragung von Windlasten und anderen auf die Konstruktion wirkenden Kräften. Dieses Profil spielt eine grundlegende Rolle bei der Entwässerung und Belüftung der Konstruktion und wird zu diesem Zweck mit EPDM-Manteldichtungen abgedeckt. Diese Dichtungen wurden so gestaltet, dass eine kaskadenweise Entwässerung des Pfostens und des Riegels gewährleistet ist, was für die Aufrechterhaltung der Dichtheit unerlässlich ist. Zwischen den Verglasungselementen befindet sich ein PE(PP-)Isoliersteg mit sehr guten Parametern. Die Konstruktion der Vorhangfassade MB-SR50N A erfüllt aufgrund ihrer Komponenten hohe Anforderungen an die Wärme- und Schalldämmung sowie die Wasser- und Luftdichtigkeit. Das System MB-SR50N A kann für den Bau von senkrechten Konstruktionen, Glasdächern oder Wintergärten eingesetzt werden. Das Erscheinungsbild von Aluminiumprofilen kann, wie bei der herkömmlichen Fassade MB-SR50N, je nach Belieben und architektonischer Gestaltung individuell angepasst werden, indem man den Abdeckleisten eine entsprechende Form verleiht.

Aufbau und technische Parameter:

  • Pfostenbreite: 50 mm
  • Riegelbreite: 50 mm
  • Mehrfachverglasung mit einer Stärke von 24-64 mm
  • Höchstgewicht der Füllung bis zu 600 kg
  • Wärmedämmung: Uf ab 0,72 W/(m2K)
