MB-SR50N HI Fachada montante-travessa com alto desempenho térmico

Permeabilidade ao ar

AE 1200

Estanquidade à água

RE 1500 | EN 12154

Resistência ao impacto

I5/E5 | EN 14019

Isolamento térmico Uf

>0,85 | W/(m2K)

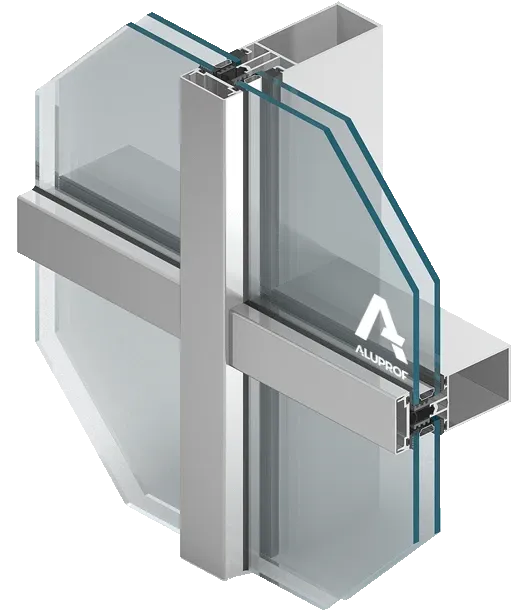

A estrutura aqui apresentada é uma versão do MB-SR50N com desempenho melhorado de isolamento térmico.

O sistema é projetado para a construção e execução de fachadas planas e leves do tipo suspenso ou de enchimento, telhados, clarabóias e outras estruturas. As formas dos perfis permitem a seleção de perfis de montante e travessa que se nivelam na superfície interna da fachada.

O sistema MB-SR50N HI apresenta caraterísticas básicas e possibilidades inerentes à construção base MB-SR50N. A zona de isolamento térmico merece, no entanto, uma menção especial. Aqui, foram aplicados intercalares especiais de dois componentes. Eles são baseados num intercalar HPVC (ou um conjunto de intercalares de largura adequada), o que possibilita o acionamento de parafusos com alta precisão durante o processo de instalação no estaleiro de obras. Em ambas as superfícies laterais do intercalar são fixados elementos adicionais de material flexível (colados), que melhoram o desempenho do isolamento térmico e limitam o fluxo de ar no espaço que separa os enchimentos da fachada. O intercalar construído desta forma mantém a conveniência e precisão de montagem de uma fachada tradicional, garantindo ao mesmo tempo que são alcançados parâmetros de isolamento térmico muito bons - o coeficiente de transferência de calor, dependendo dos perfis e acessórios aplicados, varia entre 0,94 e 0,94 W/m 2 K. Da mesma forma na versão base da fachada, a estrutura permite a instalação de diferentes tipos de preenchimentos, incluindo vidros de grandes dimensões e vidros isolantes de duas câmaras. No que diz respeito aos elementos ativos, as portas e janelas MB-70HI com melhor desempenho de isolamento térmico são particularmente recomendadas para fachadas da série HI.

Especificação técnica

O sistema MB-SR50N HI foi submetido a testes completos realizados pelo Building Research and Testing Institute IFT Rosenheim e atingiu parâmetros técnicos muito elevados.

  • Permeabilidade ao ar: classe AE 1200, EN 12152
  • Estanquidade à água: classe RE1500, EN 12154
  • Resistência à carga do vento: 2,4 kN/m 2 , EN 13116: 2002
  • Resistência ao impacto: classe I5 / E5, PN-EN 14019

No que diz respeito à declaração de conformidade para fachadas verticais com base no sistema MB-SR50N HI, foi aplicada uma norma europeia harmonizada PN-EN 13830 “Curtain Walling. O Padrão do Produto " como um documento de referência.
