MB-SG60

Термоизоляционная способность Uf

1,64 | W/(m2K)

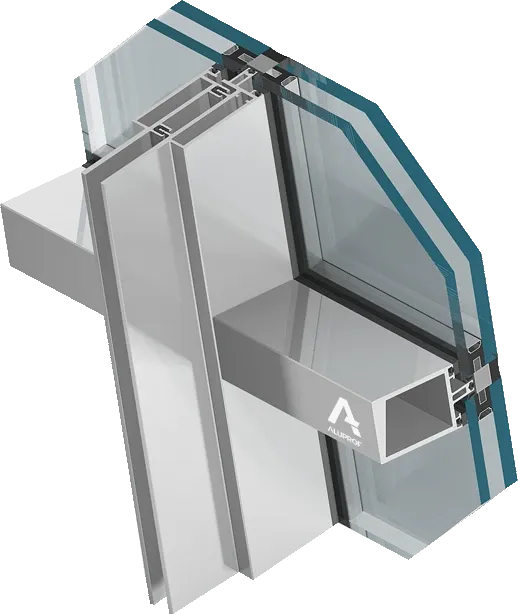

  • Развернутая ригельно-стоечная фасадная стена со структуральным остеклением

    Конструкция фасада представляет собой развернутую ригельно-стоечную систему, т.е. несущие алюминиевые профиля размещены снаружи, а с внутренней стороны помещения видна только гладкая поверхность стекла, выполненная в технологии структурального остекления.

    Угол отклонения фасада от вертикали составляет 10° наружу. Видимая ширина наружных стоек и ригелей составляет 60 мм. Ригельно-стоечный каркас запроектирован в виде конструктивных элементов, поэтому все подготовительные работы и соединение элементов выполняются в производственном цеху. Ригеля соединяются с половинными стойками при помощи специальных алюминиевых соединителей, а также стабилизирующих винтов, что придает раме очень большую жесткость и одновременно обеспечивает правильную компенсацию горизонтальной термической дилатации.

    Вертикальная термическая дилатация выполняется при помощи специального соединителя стойка-стойка. В системе использована схема совместного дренажа и вентиляции, т.е. дренажные каналы в профилях стоек и ригелей соединены между собой и дополнительно, в середине каждого поля, выполнено дренажно-вентиляционное отверстие. Для обеспечения очень высокой термической изоляции профилей в систему был внедрен изолятор из специального материала, что дает коэффициент термической изоляции Uf для рамы 1,64[B/ m2K]. Дополнительно был применен специальный, центральный уплотнитель, который значительно улучшает звуковую изоляцию перегородки и повышает ее герметичность.

    Элементы, наполняющие поля выполнены из постоянного остекления (стеклопакеты) в системе структурального остекления. Ширина силиконовых швов составляет 20 мм. Система приспособлена для наполнения прозрачными изолированными пакетами толщиной 39 мм.

    Система была разработана для нужд Аэропорта им. Фридерика Шопена в г. Варшаве. Построенный фасад пирса на базе этой системы, от уровня +5.30 выполнен в виде наклонной занавесной стены. Стойки и ригеля были специально спроектированы для нужд этого объекта. Стойки размещены в постоянных модулях, каждые 2400 мм. Конструкция фасада крепиться к размещенным снаружи, Т-образным стальным элементам при помощи специальных алюминиевых кронштейнов. Углы здания выполнены в виде сплошного остекления.

    Основные технические параметры:

    • Uf ≤ 2,8 [B/ m2K] для алюминиевых профилей
    • U ≤ 1,5 [B/ m2K] для стеклопакетов Пирса (структуральное остекление)
    • Rwmin = 40 [дБ]
