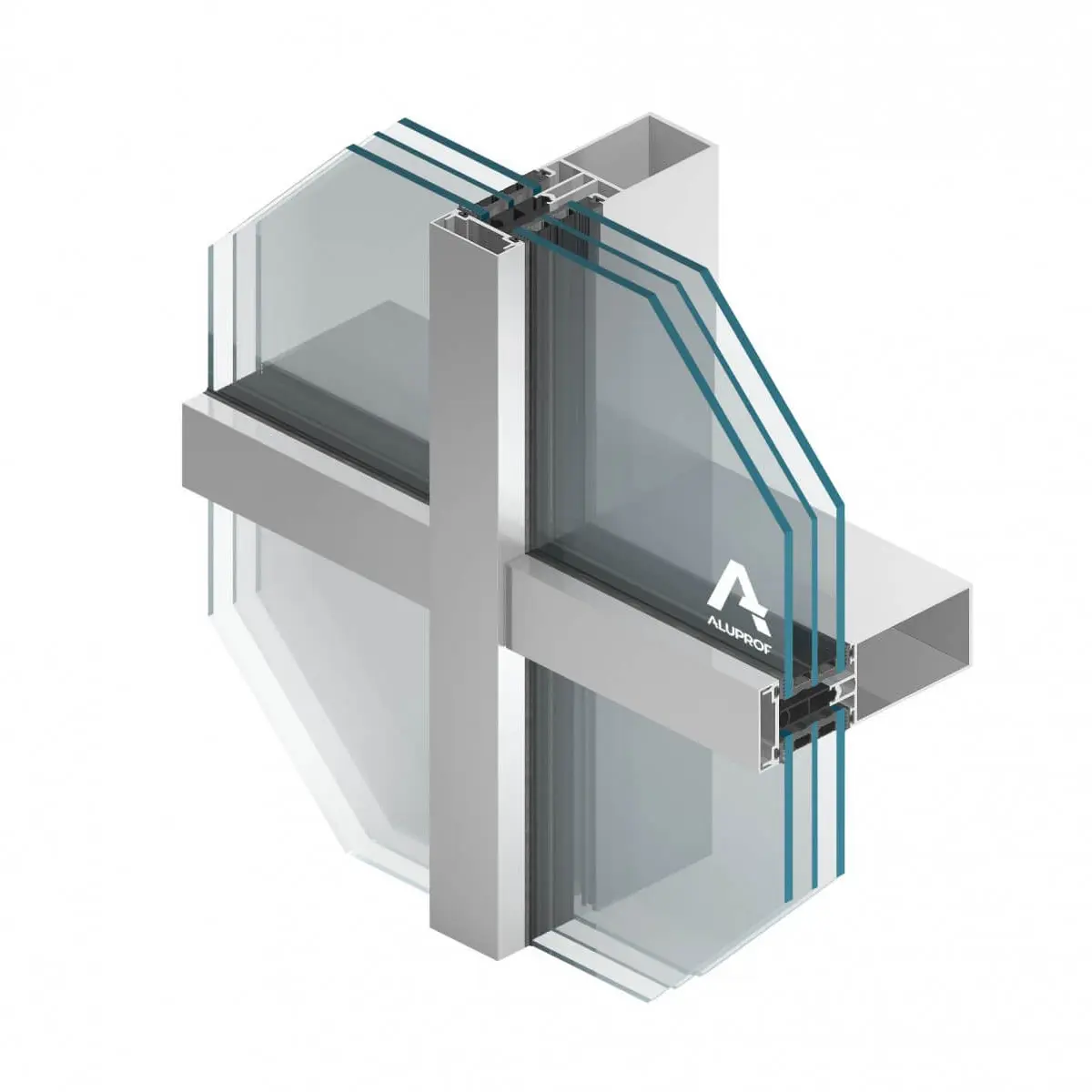

MB-SR50N Oпорно-ригельное стеновое ограждение
Термоизоляционная способность Uf
>0,6 | W/(m2K)
Воздухопроницаемость
AE 1200
Водонепроницаемость
RE 1200 | EN 12154
Yдаропрочность
I5/E5 | EN 14019
Система предназначена для конструирования и выполнения легких стеновых ограждений - плоских, подвесного и заполняющего типов, а также крыш, фонарей и других конструкций.
Форма стоек и ригелей позволяет строить красивые и эстетичные фасады с заметными узкими линиями раздела, обеспечивая одновременно прочность и стойкость конструкции. Характерное для системы MB-SR50 округление профилей радиусом в 2,5 мм в системе MB-SR50N заменила так называемая острая кромка. Это существенным образом влияет на эстетику конструкции - примененные формы профилей позволяют так подобрать профили стоек и ригелей, что получается эффект облицовки поверхностей стоек и ригелей с внутренней стороны фасада. Благодаря этому застройка остекления походит на однородный на вид фахверк. Это позволяет одновременно легко выполнить эстетичные и точные соединения с другими элементами застройки: внутренними стенками и подвесными потолками.
Характерные черты системы MB-SR50N это также большой предел профилей стоек (с 65 мм до 325 мм) и ригелей (с 5 мм до 189,5 мм), а также современная разработка комплектующих и соединительных элементов. Они позволяют получить увеличенные пределы переносимых нагрузок - заполнение неподвижной модули фасада может быть весом до 1100 кг. Система MB-SR50N дает значительную свободу в проектировании точек крепления фасада. Широкий предел остекления позволяет также применять крупногабаритное стекло, а также двухкамерные стеклопакеты.
Применение сплошной термической прокладки из изолирующего материала HPVC, а также профилированных уплотнителей под стекло из EPDM позволяет получить соответствующий класс термической изоляционной способности и ограничивает до минимума явление конденсирования водяного пара на алюминиевых элементах.
Эстетичным видом системы MB-SR50N, так как и в известных раньше опорно-ригельных фасадах являются версии: PL (так называемая горизонтальная и вертикальная линия, в которой подчеркнуто разделение – горизонтальное или вертикальное), а также полуструктурный фасад типа EFEKT. Особенного внимания заслуживает версия с повышенной термической изоляционной способностью MB-SR50N HI, в которой применены специальные двухкомпонентные изоляторы.
Система MB-SR50N дает возможность встраивать в фасад разные типы окон и дверей, в том числе также окон предназначенных для фасадов: oткидного окна и мансардного окна, Особенно эффектно в системе применение интегрированных окон в фасаде, базирующих на разработке MB-SR50 IW.
Поясы перемычки и подоконные поясы фасада, благодаря слоевой конструкции с применением несгораемых материалов, таких как минеральная вата и гипсово-картонные плиты, могут, так как и в остальных системах фасадов Aluprof, получить огнестойкую классификацию ЕI30 и ЕI60 в зависимости от конструкции. Для выполнения изломанной стены в вертикальном и горизонтальном сечениях предусмотрены специальные накладные профили, а также сформированные соответствующим образом прижимные и маскирующие планки.
фасадные кронштейны с большой несущей способностью, выдерживающие максимальный вес заполнений, которые могут использоваться в системе.
Это элиминирует ограничения в формировании пространственного тела здания, а также необходимость применения специальных угловых стоек.
Документом соответствия для вертикальных фасадов, базирующих на системе MB-SR50N является Согласованный Европейский Стандарт "PN-EN 13830 Стеновые ограждения - стандарт изделия".
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
- Инфильтрация воздуха: AE 1200, EN 12152
- Водонепроницаемость: RE 1200, EN 12154
- Стойкость к ветровым нагрузкам: 2,4 kN/m2, EN 13116
- Ударостойкость: I5/E5, EN 14019
- Термоизоляция (Uf): od 0,7 W/(m2K)
