MB-86US ST, SI Rejtett szárnyú ablakrendszer

Légáteresztés

osztályig 4 | PN-EN 12207:2001

Vízzárás

osztályig E1350 | PN-EN 12208:2001

Szélállósági osztályba sorolás

a C5/B5 osztályig | PN-EN 12210:2001

  • Az MB-86US rendszer különböző típusú ablakok, erkély ajtók, szélfogók , vitrinek és térbeli konstrukciók kivitelezését szolgál, amelyeket nagyon jó hő- és hangszigetelés valamint magas v íz-,és levegő tömítettség jellemzi.

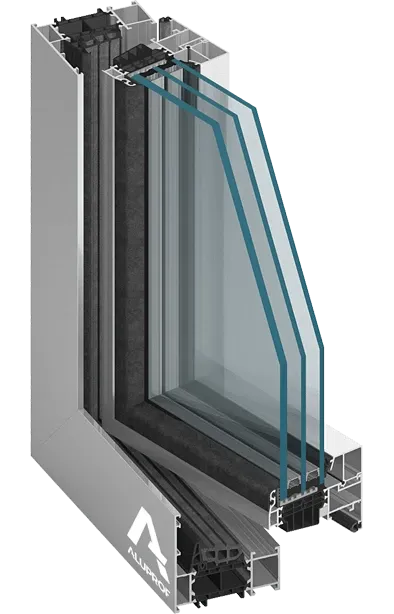

    A szerkezet jellemző tulajdonsága a külső kinézete: a szárnyprofil az ablaktok mögött van elrejtve és a nyitható és a fix mezőkön található üvegfelületek egy síkban fekszenek. Ennek köszönhetően a nyitható és a fix ablakfelületek kívülről ugyanúgy néznek ki.

    Az ablakprofilok mélysége: 77 mm (ablaktok), 80,8 mm (szárny). Ablakkeret szélessége kívülről nézve csekély, aminek köszönhetően az üvegezési felület és az azon keresztül beeső fénymennyiség maximálisan megnövekszik, maga a konstrukció viszont karcsúnak és könnyűnek tűnik. Alkalmazható üvegvastagság a következő: ablaktokban – 7 mm-től 52-mm-ig, ablakszárnyban 15 mm-től 60 mm-ig. Ekkora terjedelmű üvegezési tartomány lehetővé teszi, hogy a piacon kapható minden típusú két- és háromkamrás üveg, hangszigetelt vagy betörésgátló üveg felszerelhető legyen.

    Technikai tulajdonságok szempontjából az MB-86US rendszer teljesíti az összes energiatakarékosságra és környezetvédelemre vonatkozó követelményt. Az alap MB-86 rendszerhez hasonlóan ez a konstrukció is – hőszigetelési igénytől függően – három kivitelezési változattal rendelkezik: MB-86US ST, MB-86US SI és MB-86US AERO változattal korszerű aerogéles szigetelő betétekkel.

    A rendszer nagy lehetőségeket nyújt a kivitelezett szerkezetek körében: az ablakszárnyak maximális méretei túllépik az ilyen típusú konstrukcióknál standardoknak tartott értékeket. Hs max=2,5 m, Ls max=1,6 m. Maximális szárnysúly: 150 kg.

    Technikai paraméterek:

    • Levegő áteresztés: 4. osztály, PN-EN 12207:2001
    • Vízszigetelés: E 1350 osztály, PN-EN 12208:2001
    • Szélteher ellenállás: C5/B5 osztályig, PN-EN 12210:2001
