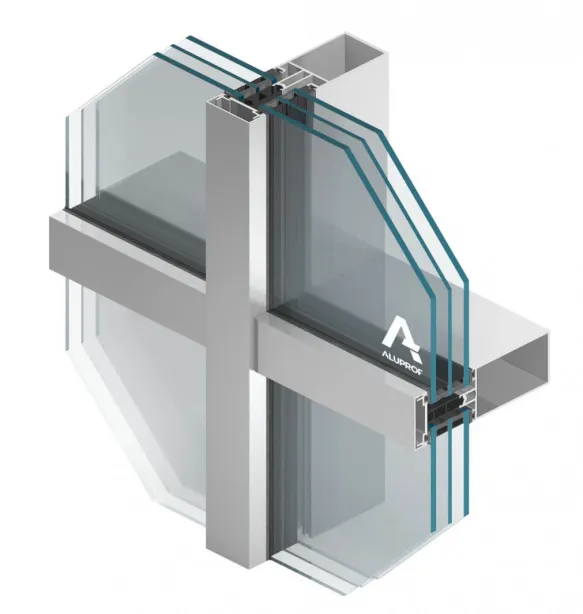

MB-SR50N Könnyűszerkezetes fal

Hőszigetelés Uf

>0,6 | W/(m2K)

Légáteresztés

AE 1200

Vízzárás

RE 1200 | EN 12154

ütésállóság

I5/E5 | EN 14019

  • A rendszer függő és üvegezett típusú, könnyű sík függönyfalak valamint tetők, felülvilágítók és más szerkezetek kivitelezésére szolgál.

    A bordák formája dekoratív homlokzatok építését teszi lehetővé a keskeny, látható elválasztó vonalakkal, amely egyidejűleg biztosítja a szerkezet tartósságát és ellenálló képességét. A MB-SR50 rendszerre jellemző 2,5 mm sugárban lekerekített alkotóelemek a MB-SR50N rendszerben ún. éles szélekre lett lecserélve. Ez a változtatás alapvetően befolyásolja a szerkezet kinézetét – a használt profilformák széles kínálata lehetővé teszi az olyan bordák és keresztrudak kiválasztását, melyek felülete egységes hatást nyújt a homlokzat belső oldalán. Ennek köszönhetően az üvegezett építmény összefüggő rácsnak tűnik. Ez ugyanakkor az épület más elemeivel, így a belső falakkal és álmennyezetekkel való esztétikus és pontos kapcsolódást is megkönnyíti.

    További jellemzője a MB-SR50N rendszernek az ablakbordák (65 mm-től 325 mm-ig) és keresztfák (5 mm-től 189,5 mm-ig) széles választéka, valamint a kiegészítők és kapcsolóelemek modern kivitelezései. Ezek az előnyök nagyobb megterhelést bírnak el: a fix homlokzatok moduljainak kitöltése elérheti a 1100 kg-ig terjedő súlyt. A MB-SR50N szabad kezet ad a homlokzatot támogató pontok tervezésében, a széles üvegezési tartomány pedig lehetővé teszi a nagyméretű üvegek és a kettős üvegezésű egységet alkotó kétkamrás ablaküvegek használatát.

    A HPVC szigetelőanyagból és EPDM-ből készült formázott ablakmenti tömítésekből készült folyamatos hőhídmentes szigetelés használatával el lehet érni a hőszigetelés megfelelő mértékét és minimumra csökkenteni az alumíniumrészeken a páralecsapódást.

    A MB-SR50N rendszer kinézeti változatai hasonlóan a korábbi, ismert bordázott homlokzatokhoz a következők: PL (ún. függőleges és vízszintes vonal, ahol ki vannak emelve a vízszintes vagy függőleges felosztások) valamint az EFEKT típusú félstrukturális homlokzat. Különösen figyelemre méltó az emelt hőszigetelésű verzió, a MB-SR50N HI, amelyben speciális kétkomponensű szigetelőanyagokat használtak.

    A MB-SR50N rendszerben a homlokzatokba különbözőféle ablakokat és ajtókat lehet beépíteni, többek között a kifejezetten homlokzatokhoz rendeltetett ablakokat: a bukóablakokat és tetőablakokat. Különösen hatásos a homlokzatba integrált ablakok használata, melyek a MB-SR50 IW-n alapulnak.

    A keresztrudas-ablakpárkányos homlokzatok az égésálló anyagok, mint az ásványgyapot és gipszkarton lapok réteges felépítésének köszönhetően az Aluprof többi homlokzati rendszeréhez hasonlóan, az építménytől függően az EI30 és EI60 tűzállósági osztályba sorolhatók.

    A vízszintes és függőleges metszetében is tört falak építéséhez speciális fedőprofilokat és megfelelően formált szorító- és fedőbetéteket használtak, ami azt eredményezi, hogy nincs korlátozva az épület térbeli testének formája valamint megszűnteti a kötelező speciális sarkos elemek használatát.

    Nagy teherbírású homlokzati konzolok, a rendszerben használható kitöltő lemezek maximális súlyához igazítva.

    A MB-SR50N rendszeren alapuló függőleges homlokzatok megfelelnek a Harmonizált Európai Szabványok „PN-EN 13830 Függönyfalak – termékszabvány”-nak.

    E rendszer alapján betörésgátló szerkezeteket is ki lehet alakítani.

    TELJESÍTMÉNY

    • Légáteresztés: AE 1200, EN 12152
    • Vízzárás: RE 1200, EN 12154
    • Szélterhelési ellenállás: 2,4 kN/m2, EN 13116
    • Ütésállóság: I5/E5, EN 14019
    • Hőszigetelés (Uf): od 0,7 W/(m2K)
