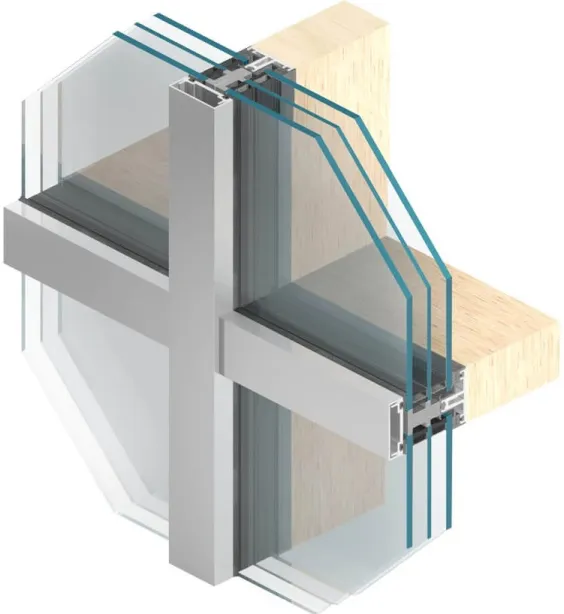

MB-SR50N A Fára és acélra szerelhető profilrendszer

szélességű üvegtartomány

24-64 | mm

a homlokzattábla max. súlya

max. 600 | kg

hőszigetelő képesség

Uf 0,72-től | W/(m2K)

Az MB-SR50N lizénás-osztóbordás függönyfal rendszer alapján került kifejlesztésre a fedőbordás rendszerünk, amely lehetővé teszi különböző tulajdonságú szerkezeti anyagok összekötését a külső és belső oldal felöl. A külső oldal felöl használt alumínium elemek a belső vázszerkezetnek az időjárás hatásai elleni, tartós védelmére szolgál. A teherviselő szerkezet építéséhez kétféle anyag alkalmazható: fából készült, amik a természetes szépségükre tekintettel használt profilok, kellemes és családias légkört biztosítva, vagy acél profilok, az indusztriális (ipari jellegű) környezet vagy az alátámasztások közötti nagy fesztávolságok miatt.

A szerkezethez egy alumínium profilt, un. keresztrúd profilt fejlesztettünk, amely kötőelemekkel segítségével kerül rögzítésre a fa vagy az acél profilokhoz. Ennek az összekötésnek köszönhetően egy kompozit profil jön létre, amiből a függönyfal épül fel. A keresztrúd profilt az üvegezés vagy kitöltés rögzítésére és tartására, a szélterhek, valamint a szerkezetre ható egyéb erők átvitelére használják. Ez a profil alapvető szerepet tölt be a szerkezet víztelenítésében és szellőztetésében is, ezért EPDM-ből készült, lapított tömítésekkel takarták le. Ezek a tömítések különböző kialakításúak, hogy az oszlop és a borda víztelenítését lépcsősen lehessen kialakítani, aminek alapvető jelentősége van a vízzáróság megőrzésében. Az alkotóelemeinek köszönhetően az MB-SR50N A függönyfal szerkezete magas követelményeket teljesít a hőszigetelés, hangszigetelés, valamint a víz és a levegő behatolása elleni védelem területén. Az MB-SR50N A rendszer egyaránt használható függőleges szerkezetekben, üvegezett tetőkben és télikertekben. Az alumínium profil külalakját, éppúgy, mint a hagyományos MB-SR50N falak esetében, egyedileg lehet alakítani, ízléstől és építész tervtől függően, a külső fedőprofilt megfelelő alakúra alakítva.

Műszaki paraméterek

  • lizénák szélessége: 50 mm
  • osztóbordák szélessége: 50 mm
  • 24-64 mm szélességű üvegezéstartomány
  • a homlokzattábla maximális súlya 600 kg
  • hőszigetelő képesség: f 0,72 W/(m2K)
