Brandwerende glazen daken

klasa REI30, RE45

5°- 75°

1250 mm x 3250 mm

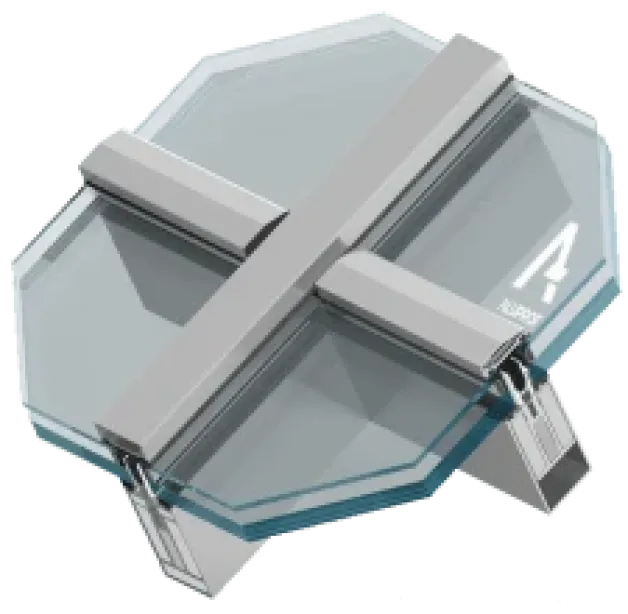

  • Het is mogelijk om op basis van de aluminium gevelsystemen MB-SR50 EI en MB-SR50N EI glazen dakbedekking uit te voeren met vuurbestendigheidsklasse REI 30 / RE 45 volgens de normen PN-EN 13501-2.

    De profielen van de stijlen en dwarsbalken die in het dak de rol van spanten en gordingen vervullen, zijn aan elkaar gekoppeld en vormen een aluminium skeletconstructie die met speciale steunen aan de constructie van het gebouw zijn bevestigd. Analoog aan de basisgevelsystemen zijn deze profielen voorzien van speciale inzetstukken die bestaan uit een aluminium vormstuk dat zorgt voor stevigheid, bedekt met platen van brandwerend materiaal. Deze standaardoplossing vereist geen extra versteviging met bv. staal.

    De beglazing heeft een vuurtest ondergaan in twee versies: zowel de platte als hellende constructie voldoen aan de eisen van daken met een helling van 0° tot 80° ten opzichte van het horizontale vlak. In de constructie kunnen spanten worden gebruikt met een diepte van 85 ÷ 225 mm en gordingen met een diepte van 65 ÷ 189.5 mm.

    De ruiten worden geplaatst in de ruitgleuven van de spanten en gordingen, en in de klemstrip die op de dragende vormstukken is bevestigd. Het is mogelijk om in dit systeem beglazing toe te passen met een dikte van 36 tot 52 mm. De maximale afmeting van de ruiten is: 1250 mm x 3250 mm. Deze afmetingen mogen variëren binnen het maximale glasoppervlak.
