MB-70 Raam deursysteem met thermische isolatie

Thermische isolatie Uf

> 1,5 | W/(m2K)

Luchtdoorlatendheid:

class 4

Waterdichtheid

class E1200

Windweerstandsklasse

class C5

  • MB-70 is een modern aluminium systeem bestemd voor projecten waarbij thermische en akoestische isolatie van externe bouwelementen vereist is. We denken hierbij aan allerlei types ramen, deuren, inkomhallen, etalages en ruimtelijke constructies.

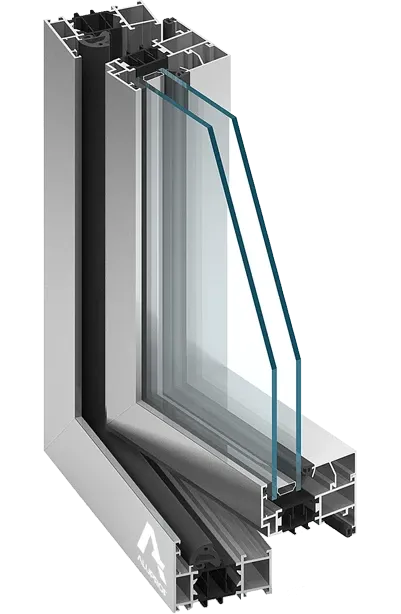

    De profielen van het systeem hebben een driekamerconstructie. De constructiediepte van de raamprofielen bedraagt 70 mm (kozijn) en 79 mm (vleugel) en van de deurprofielen respectievelijk 70 en 70 mm. Zulke dieptes van vleugel en kozijn geven na het sluiten het effect van één groot vlak aan de buitenkant in het geval van ramen, en het effect van een geïntegreerd oppervlak van vleugel en kozijn in het geval van deuren. De vorm van de profielen laat toe om slanke maar duurzame raam- en deurconstructies te creëren. In het systeem MB-70 is het ook mogelijk om ramen te produceren met zogenaamde “verborgen vleugels” volgens het systeem MB-70 US. Ook het systeem MB-70 “Industrial” kan worden toegepast bij renovatie van postindustriële historische gebouwen en monumenten.

    Het systeem MB-70 wordt dankzij de thermische onderbrekingen en pakkingen gekenmerkt door een erg lage U-waarde. Dit is van groot belang in tijden van steeds grotere vraag naar energiemanagement en milieubescherming. De U-waarde voor constructies met het systeem MB-70 varieert afhankelijk van de toegepaste profielen en accessoires tussen 1,5 en 2,39 W/(m2K). In het systeem zijn geprofileerde thermische onderbrekingen in “omegavorm” toegepast met een breedte van 34 mm (ramen) en 24 mm (deuren). De onderbrekingen zijn gemaakt van met glasvezel versterkt polyamide. De vorm van de onderbrekingen verhoogt de stevigheid van de profielen in vergelijking met platte onderbrekingen, en verbetert de afwatering van de profielen, waardoor tegelijkertijd een uitstekende thermische isolatie wordt bereikt in alle weersomstandigheden. De thermische onderbrekingen die in de ramen zijn toegepast, hebben extra pakkingen op de verbindingspunten met de profielen, en tussenstukken die de kamer tussen de interne en externe aluminium profielen in drie delen verdelen.

    Onder andere dankzij de toepassing van thermische onderbrekingen met zo’n vorm is het niet nodig om de ruimte ertussen te vullen met polyurethaanschuim of schuimstyreen om de thermische isolatie te verbeteren. De dichtheid wordt gegarandeerd door speciale pakkingen van tweecomponent synthetisch EPDM-rubber (vol en celvormig), die niet verouderen tijdens langdurig gebruik en een heel goede thermische isolatie garanderen. MB-70 is het eerste systeem waarin dit soort materiaal is gebruikt om een centrale pakking te creëren.

    Met dit systeem kunnen beglazingssets met een dikte van 21 tot 57 mm worden gebruikt in raamvleugels en een dikte van 12 tot 48 mm in vaste ramen en deurvleugels. Zo’n breed gamma aan diktes van de vulling maakt het mogelijk om alle soorten typische en atypische beglazing toe te passen.

    De ruime keuze aan kleuren in het standaardpalet laat toe om aan de behoeften van de meest veeleisende klanten te voldoen.

    Het systeem MB-70 vormt de basis voor systemen met een verhoogd thermisch isolatievermogen, zoals MB-70HI, MB-70US HI en voor de gordijngevel op basis van ramen van het type MB-70CW HI.
