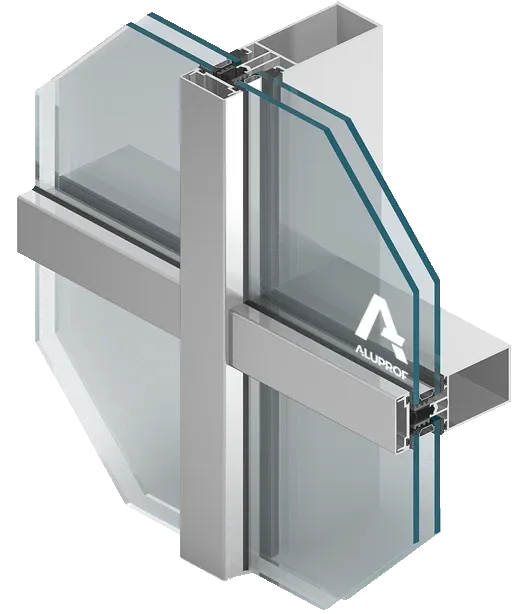

MB-SR50N HI Wand met stijlen en dwarsbalken met verhoogde thermische isolatie

Luchtdoorlatendheid

AE 1200

Waterdichtheid

RE 1500 | EN 12154

Slagvastheid

I5/E5 | EN 14019

Thermische isolatie Uf

>0,85 | W/(m2K)

  • De gepresenteerde constructie is een versie van het systeem MB-SR50N met verhoogde thermische isolatie.

    Het systeem is bestemd voor het construeren en uitvoeren van lichte vliesgevels en infillgevels en daken, lichttunnels en andere ruimtelijke constructies. De profielvormen maken het mogelijk om de profielen voor de stijlen en dwarsbalken zodanig te kiezen dat het vanaf de binnenzijde van de gevel lijkt alsof de oppervlakten van de stijlen en dwarsbalken gelijk zijn aan de wand.

    Het systeem MB-SR50N HI beschikt over de basiseigenschappen en mogelijkheden van de basisconstructie MB-SR50N. Het heeft echter een thermisch isolatiegebied waarin speciale isolatoren bestaande uit twee componenten zijn toegepast. De basis ervan is de isolator HPVC (of een groep isolatoren van de juiste breedte), waarmee de schroef tijdens de montage op de bouw exact geleid wordt. Op beide zij-oppervlakten worden extra elementen van elastisch materiaal geplakt die de thermische isolatie verhogen en de luchtbeweging in de ruimte tussen de vulling van de gevel beperken. De op deze manier samengestelde isolator zorgt dat de eenvoud en precisie van de montage van een traditionele gevel behouden blijft, terwijl tegelijkertijd hoge parameters voor thermische isolatie worden bereikt – de warmtedoorgangscoëfficiënt bedraagt, afhankelijk van de toegepaste profielen en accessoires, 0,94 tot 1,94 W/m2K. Net als bij de basisversie van de gevel, maakt de constructie de toepassing van verschillende soorten vullingen mogelijk, waaronder ook glas van grote afmetingen en driedubbelglas. Op het gebied van opengaande elementen worden voor gevels van de serie HI ook ramen en deuren met een verhoogde thermische isolatie van het systeem MB-70HI aanbevolen.

    Technische parameters:

    Het systeem MB-SR50N HI is grondig onderzocht in het Instituut IFT Rosenheim en heeft daarbij bijzonder hoge technische parameters verkregen:

    • Luchtdoorlatendheid: klasse AE 1200, EN 12152
    • Dichtheid voor regenwater: klasse RE1500, EN 12154
    • Windweerstand: 2,4 kN/m2, EN 13116:2002
    • Stootbestendigheid: klasse I5/E5, PN-EN 14019

    Het referentiedocument voor de conformiteit voor verticale gevels op basis van het systeem MB-SR50N HI is de Geharmoniseerde Europese Norm "PN-EN 13830 Vliesgevels - productnorm".
