MB-79N CASEMENT Okna otwierane na zewnątrz

Realizacje obiektów

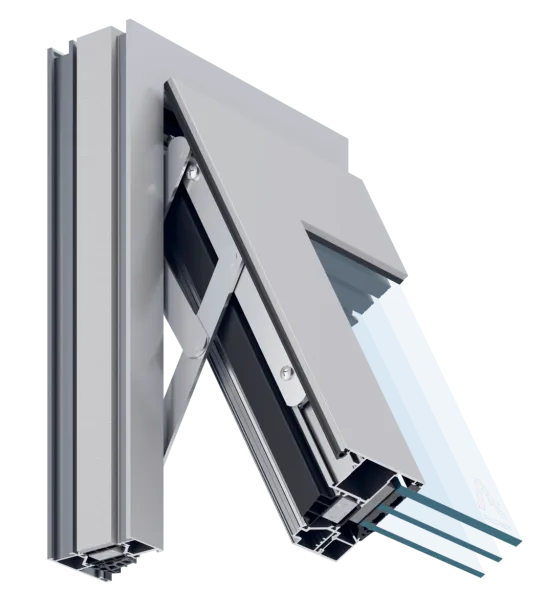

System okien otwieranych na zewnątrz z przegrodą termiczną MB-79N Casement jest częścią systemu MB-79N i służy do wykonywania elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, wiatrołapów, witryn i konstrukcji przestrzennych, które cechuje dobra izolacja termiczna, akustyczna oraz szczelność na wodę i powietrze. System ten realizuje wymogi dotyczące oszczędzania energii i ochrony środowiska.

W zależności od potrzeb mamy w nim do dyspozycji 3 warianty budowy kształtowników aluminiowych różniących się parametrami technicznymi: wariant E (podstawowy), wariant ST (z dwukomponentową uszczelką centralną) oraz wariant SI (z dodatkowymi wkładam izolacyjnym wewnątrz komory pomiędzy przekładkami termicznymi). System MB-79N Casement dzięki szerokiej gamie kształtowników i ich sztywności pozwala na wykonywanie dużych i ciężkich konstrukcji. Charakteryzuje się on również doskonałą kinematyką, która w zależności od potrzeb pozwala także na budowę bardzo małych okien.

Cechy i zalety systemu:

  • Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło). Tak przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony wewnętrznej po zamknięciu.
  • Profile stosowane w systemie mają konstrukcję trzykomorową, gdzie centralną komorę stanowi komora izolacyjna pomiędzy kształtowymi przekładkami termicznymi o szerokości 36 i 35 mm.
  • System umożliwia uzyskanie wysokiej izolacyjności termicznej dzięki wykorzystaniu wkładów izolacyjnych EPS, które umieszcza się w komorze centralnej kształtownika zespolonego.
  • Wysoka szczelność na przenikanie wody i infiltrację powietrza oraz dobra izolacyjność termiczna możliwa jest do uzyskania między innymi dzięki specjalnym kształtom jedno lub dwukomponentowej uszczelki centralnej (z komórkową częścią izolacyjną) oraz uszczelkom przyszybowym i przymykowym.
  • Duże dopuszczalne gabaryty i ciężar konstrukcji: do 1400 x 2700 mm lub do 2400 x 2500 mm, masa skrzydła do 180 kg.
  • Bardzo dobra kinematyka okien umożliwia prawidłowe funkcjonowanie konstrukcji otwieranych o wymiarach skrzydła wielkości od 270 mm
  • Dostępne rozwiązania drzwi balkonowych z wygodnym, niskim progiem a także ościeżnice renowacyjne
  • Większość uszczelek (np. uszczelki przyszybowe i przymykowa zewnętrzna) montuje się w sposób ciągły, bez przycinania w narożach, łącząc końce uszczelek w połowie długości górnych poprzeczek ram okien. Uszczelkę centralną okien przycina się pod kątem 45° i klei w narożach lub pod kątem 90° i przykleja do gumowego narożnika. Dostępna jest również uszczelka centralna w formie wulkanizowanej ramki. Taki sposób montażu uszczelek gwarantuje bardzo dobrą szczelność na przenikanie wody i powietrza.
  • Zakresy możliwych do zaszklenia grubości szyb: ościeżnica okna – od 1,5 do 54 mm, skrzydło okna – od 10,5 do 63 mm. Szeroki zakres szklenia pozwala na montaż wszystkich spotykanych na rynku typów szyb jednokomorowych, dwukomorowych, akustycznych lub antywłamaniowych.
  • Zastosowanie typowych rowków okuciowych typu „Euro” pozwala na montaż dostępnych okuć zarówno przeznaczonych dla okien aluminiowych jak i tworzywowych otwieranych na zewnątrz. Kształtowniki bez rowków w ościeżnicy stosuje się pod okucia nożycowe.
  • W oknach systemu MB-79N Casement można stosować okucia nożycowe (niewidoczne) lub tradycyjne zawiasy obrotowe (widoczne).
  • Drenaż profili można wykonać w wersjach krytej lub widocznej z dekoracyjną zaślepką.
  • Profile zespolone można poddawać procesowi lakierowania proszkowego i anodowania.
  • Połączenia kształtowników wykonuje się, podobnie jak w MB-79N, przy minimalnej obróbce z wykorzystaniem dostarczanych aluminiowych łączników oraz akcesoriów dodatkowych.
  • Technologia wykonania konstrukcji jest maksymalnie uproszczona, aby czas wykonania był minimalny.
  • Do wykonania większości obróbek można użyć oprzyrządowania (szablony wiertarskie, praski lub wykrojniki). Wszystkie elementy oprzyrządowania do systemu MB-79N Casement znajdują się w dziale- Oprzyrządowanie.
  • System MB-79N Casement jest kompatybilny z innymi systemami firmy Aluprof, szczególnie z MB-79N. Dzięki temu wiele elementów ma zastosowanie w więcej niż jednym systemie, np. listwy przyszybowe, uszczelki, okucia i większość akcesoriów.
