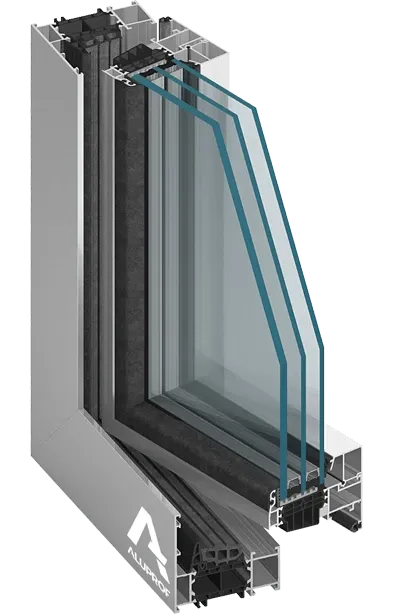

MB-86US ST, SI Okno z ukrytym skrzydłem
Izolacyjność termiczna
od 0,86 | W/(m2K)
Przepuszczalność powietrza
klasa 4 | PN-EN 12207:2001
Wodoszczelność
klasa E1350 | PN-EN 12208:2001
Obciążenie wiatrem
do klasy C5/B5 | PN-EN 12210:2001
System MB-86US służy do wykonywania różnych typów okien, drzwi balkonowych, wiatrołapów, witryn i konstrukcji przestrzennych, które cechuje bardzo dobra izolacja termiczna i akustyczna oraz wysoka szczelność na wodę i powietrze.
Charakterystyczną cechą konstrukcji jest jej wygląd: profil skrzydła jest ukryty za profilem ościeżnicy, a powierzchnie szyb montowanych w polach otwieranych i stałych leżą na jednej płaszczyźnie. Dzięki temu kwatery otwierane i stałe od strony zewnętrznej wyglądają identycznie.
Głębokość kształtowników okna wynosi: 77 mm (ościeżnica), 80,8 mm (skrzydło). Szerokość ram okien w widoku od strony zewnętrznej zabudowy jest niewielka, dzięki czemu powierzchnia przeszklenia i ilość wpadającego przez nie światła jest maksymalnie powiększona, a konstrukcja stwarza wrażenie smukłej i lekkiej. Zakres grubości możliwych do zastosowania szyb wynosi: w ościeżnicy okna - od 7 do 52 mm, a w skrzydle okna - od 15 do 60 mm. Tak szeroki zakres szklenia pozwala na montaż wszystkich spotykanych na rynku typów szkła dwu- lub trzykomorowego, szyb akustycznych lub antywłamaniowych.
Pod względem właściwości technicznych system MB-86US spełnia wszelkie wymogi dotyczące oszczędzania energii i ochrony środowiska. Konstrukcja podobnie jak w systemie bazowym MB-86 posiada w zależności od wymagań izolacyjności termicznej trzy warianty wykonania: MB-86US ST, MB-86US SI oraz MB-86US AERO z zastosowaniem nowoczesnych wkładów izolacyjnych z aerożelu.
System daje duże możliwości w zakresie wykonywanych konstrukcji: maksymalne gabaryty skrzydeł okien przekraczają wartości uznawane za standardowe dla tego typu konstrukcji. Hs max=2,5 m, Ls max=1,6 m. Maksymalny ciężar skrzydła to 150 kg.
Parametry techniczne:
- Przepuszczalność powietrza: klasa 4, PN-EN 12207:2001
- Wodoszczelność: klasa E1350, PN-EN 12208:2001
- Odporność na obciążenie wiatrem: do klasy C5/B5, PN-EN 12210:2001
- Izolacyjność termiczna od 0,86 W/(m2K)
