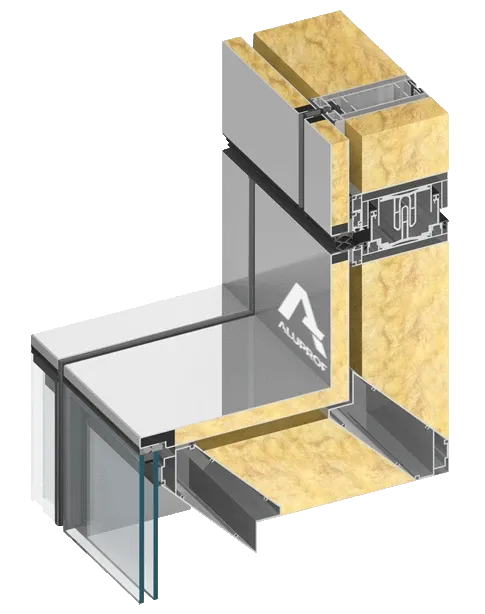

MB-SE155 SG Fasada elementowa
19 East Houston
Lokalizacja: Nowy Jork
Projekt: S9 Architecture and Engineering, PCBudynek 19 E Houston to 6-kondygnacyjny obiekt handlowo-biurowy, położony przy ruchliwym skrzyżowaniu ulic, bezpośrednio nad stacją metra. Charakterystyczną cechą tego projektu jest interesujący wygląd przeszklonej elewacji z wysuniętymi wykuszami. Na potrzeby jego realizacji został opracowany indywidualny system ściany elementowej słupowo ryglowej MB-SE155 SG.
Jego profile są zlicowane od strony wewnętrznej i posiadają szerokość 100 lub 155 mm. Konstrukcja pozwala na przygotowanie gotowych modułów o przestrzennej budowie, a segmenty te mogą mieć 6m wysokości i wagę ponad 1000 kg. Dzięki temu liczbę modułów oraz zakres prac montażowych na budowie można zmniejszyć do niezbędnego minimum, co jest bardzo istotne biorąc pod uwagę lokalizację obiektu. Połączenia pomiędzy segmentami dają możliwość kompensacji ruchu stropów w granicach ±3/4” (±19 mm) w pionie oraz ±1/2”(±12 mm) w poziomie, z zachowaniem szczelności oraz ruchu sejsmicznego ±1” (25.4 mm). Z uwagi na przesunięte podziały segmentów na kolejnych kondygnacjach do stabilizowania zastosowano dedykowane profile poziome. Wszystkie cechy systemu MB-SE155 SG pozwalają uzyskać zakładany efekt architektoniczny, a przy tym zapewnić odpowiednią sztywność i wytrzymałość fasady oraz jej prawidłowe funkcjonowanie. Konstrukcja została przebadana wg norm europejskich i amerykańskich z uwzględnieniem badań szczelnościowych statycznych i dynamicznych. Testowana była również wytrzymałość konstrukcji pod wpływem obciążeń projektowych (150% testowanego obciążenia) oraz ruchów sejsmicznych.
Parametry techniczne
- Przepuszczalność powietrza: 6.24 psf (norma ASTM E 283-04)
- Wodoszczelność (test statyczny): 15 psf; 5 gph/ft2 15 min (norma ASTM E 331-00)
- Wodoszczelność (test dynamiczny): 15 psf; 5 gph/ft2 15 min (norma AAMA501.1-05)
- Odporność na obciążenie wiatrem: 30 psf, (norma ASTM E 330-02)
- Przemieszczenie pionowe stropów: ±¾” (norma AAMA 501.7-11)
- Przemieszczenie poziome stropów: ±½” (norma AAMA 501.4-09)
- Przemieszczenie sejsmiczne: ±1” (norma AAMA 501.4-09)
