MB-SE98 SG Fasada elementowa

Realizacje obiektów

  • 125 Greenwich Street


    Lokalizacja: Nowy Jork
    Projekt: Rafael Vinoly Architects PC

    Obiekt 125 Greenwich ma wysokość 278 m (912 stóp) i posiada 88 kondygnacji. Projekt architektoniczny przewiduje zaokrąglone naroża elewacji, zapewniające mieszkańcom doskonały, panoramiczny widok miasta. Zaprojektowany dla tego budynku system fasady elementowej MB-SE98 SG pozwala na budowę konstrukcji całoszklanych w widoku zewnętrznym, szkło mocowane jest w niej za pomocą spoiwa konstrukcyjnego wg technologii SSG.

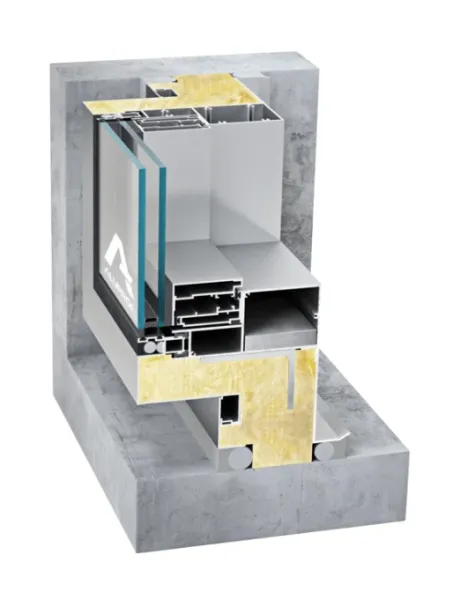

    Charakterystyczne dla tej konstrukcji wymiary to: szerokość słupów i rygli 98 mm (3,85”), szczelina dylatacyjna pionowa 16mm (0,62”), szczelina dylatacyjna pozioma 42mm (1,65”). Szczelina pozioma posiada duży zakres tolerancji przemieszczeń – nawet do ±27,4 mm (1,08”). W systemie MB-SE98 SG funkcjonują dwa rodzaje słupów dających możliwość wykonania podstawowych typów segmentów fasady oraz segmentów ze specjalnym profilem pionowym służącym do zamocowania platformy transportowej. System ten posiada także dwa rodzaje okien otwieranych równolegle.

    Parametry techniczne

    Przepuszczalność powietrza:

    • 6.24psf (298 Pa), ASTM E283-04(12)

    Wodoszczelność:

    • ciśnienie statyczne: 15psf (718 Pa), ASTM E331-00(09)
    • ciśnienie dynamiczne: 15psf (718 Pa), ASTM 501.1-05

    Odporność na obciążenia wiatrem:

    • ±50/-100psf (+2394/-4788 Pa), EN ASTM E330-02(10)
    • test bezpieczeństwa ±75/-150psf (+3591/-7182 Pa), EN ASTM E330-02(10)
