MB-SR50N A System nakładkowy na drewno i stal

Szklenie zestawami przeziernymi o grubości

24-64 | mm

Maksymalny ciężar wypełnienia

do 600 | kg

Izolacyjność termiczna

Uf od 0,72 | W/(m2K)

Realizacje obiektów

  • Na bazie ściany słupowo-ryglowej MB-SR50N powstał system nakładkowy, umożliwiający połączenie materiałów konstrukcyjnych o różnych właściwościach, innych od wewnątrz i innych na zewnątrz pomieszczenia. Elementy aluminiowe użyte od zewnątrz służą zapewnieniu trwałej ochrony wewnętrznej konstrukcji szkieletowej przed warunkami atmosferycznymi. Do budowy konstrukcji nośnej mogą być użyte dwa rodzaje materiałów: profile drewniane, stosowane ze względu na naturalne piękno, które tworzy miłą i przytulną atmosferę lub profile stalowe ze względu na wymagany wystrój typu industrial (przemysłowy) bądź ze względu na duże rozpiętości pomiędzy podporami.

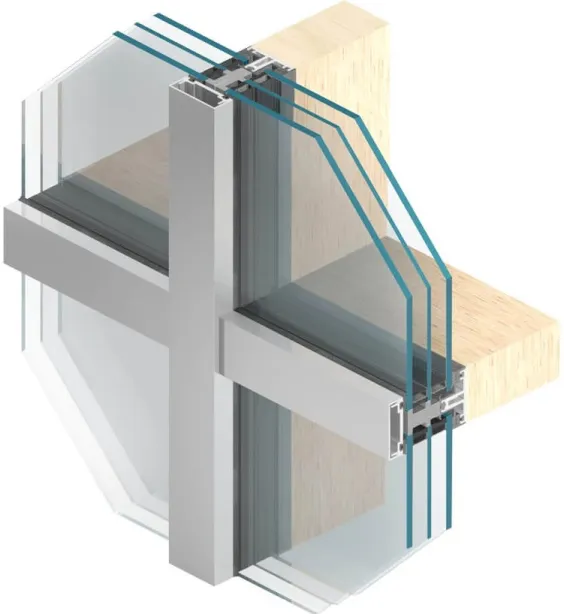

    W konstrukcji został zaprojektowany profil aluminiowy tzw. słup-rygiel, który jest mocowany do profili drewnianych lub stalowych za pomocą łączników. Dzięki temu połączeniu tworzy się profil kompozytowy, z którego zbudowany jest szkielet ściany osłonowej. Profil słup-rygiel wykorzystywany jest do zamocowania i utrzymania oszklenia lub wypełnień, do przeniesienia obciążeń od wiatru oraz innych sił działających na konstrukcję. Profil ten pełni podstawową rolę w zakresie odwodnienia i wentylacji konstrukcji. W tym celu został osłonięty uszczelkami płaszczowymi z EPDM. Uszczelki te zostały zróżnicowane w celu uzyskania kaskadowego odwodnienia słupa i rygla, co ma zasadnicze znaczenie dla zachowania szczelności. Pomiędzy elementami szklenia funkcjonuje izolator termiczny o bardzo dobrych parametrach. Dzięki elementom składowym konstrukcja ściany osłonowej MB-SR50N A spełnia wysokie wymagania w zakresie izolacyjności termicznej, akustycznej oraz szczelności na przenikanie wody i powietrza. Szeroki zakres stosowania System MB-SR50N A może być wykorzystywany zarówno w konstrukcjach pionowych, dachach szklanych oraz ogrodach zimowych. Wygląd profili aluminiowych, tak jak w przypadku tradycyjnej ściany MB-SR50N, można kształtować indywidualnie, w zależności od upodobań oraz projektu architektonicznego poprzez nadawanie listwom maskującym odpowiedniego kształtu.

    Parametry techniczne

    • Szerokość słupów: 50 mm
    • Szerokość rygli: 50 mm
    • Szklenie zestawami przeziernymi o grubości 24-64 mm
    • Maksymalny ciężar wypełnienia: do 600 kg
    • Izolacyjność termiczna: Uf od 0,72 W/(m2K)
