MB-SR60 NY Fasada słupowo-ryglowa
61 Ninth Avenue
Lokalizacja: Nowy Jork
Projekt: Rafael Vinoly Architects

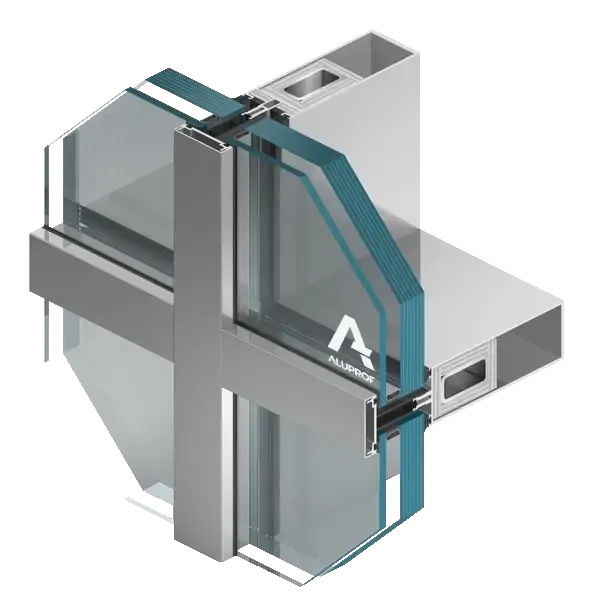

System MB-SR60NY to fasada słupowo-ryglowa opracowana specjalnie na potrzeby rynku amerykańskiego. Pakiety szklane mocowane są w niej mechanicznie za pomocą listew dociskowych przykręcanych do konstrukcji nośnej za pomocą wkrętów. Fasada ta występuje zarówno w wersji podstawowej, jak i w wersji o odporności ogniowej w klasie EI60. System został z powodzeniem przebadany w National Certified Testing Laboratories. Posiada rozwiązania konstrukcyjne pozwalające uzyskać estetyczne po łączenia ściany przeszklonej z panelami nieprzeziernymi wykończonymi blachą oraz z panelami betonowymi.
Obiekt 61 Ninth Avenue jest pierwszym projektem, w którym zastosowany zostanie system MB-SR60NY. Budynek posiada 12 pięter i powierzchnię ponad 67800 stóp kw. (6300 m. kw.). Zastosowane w nim rozwiązania konstrukcyjne zapewnią dużą swobodę w aranżacji przestrzeni budynku, a liczne tarasy pozwolą na zintegrowanie środowiska wewnętrznego z zewnętrznym. Elewacje aluminiowo-szklane oparte na systemie MB-SR60NY będą mieć powierzchnię ponad 30000 stóp kw. (2800 m.kw), z czego niemal 1/3 będą stanowić konstrukcje przeciwpożarowe.
Parametry techniczne
- Obciążanie wiatrem: ± 32 psf
- Przepuszczalność powietrza: 6,24 psf, ASTM E283-04(12)
- Wodoszczelność przy obciążeniu statycznym: 12 psf, ASTM E331-00(09)
- Wodoszczelność przy obciążeniu dynamicznym: 12 psf, AAMA 501.1-05
- Przemieszczenia pionowe: 1/2”, AAMA 501.7-11
- Przemieszczenia poziome: 1/2”, AAMA 501.4-09
-
