MB-SR60N,
MB-SR60N HI Ściana słupowo-ryglowa

Przepuszczalność powietrza

do AE 1350 | EN 12152

Wodoszczelność

do RE 1500 | EN 12154

Odporność na obciążenie wiatrem

2,4 kN/m | EN 13116

Odporność na uderzenie

I5/E5 | EN 14019

Realizacje obiektów

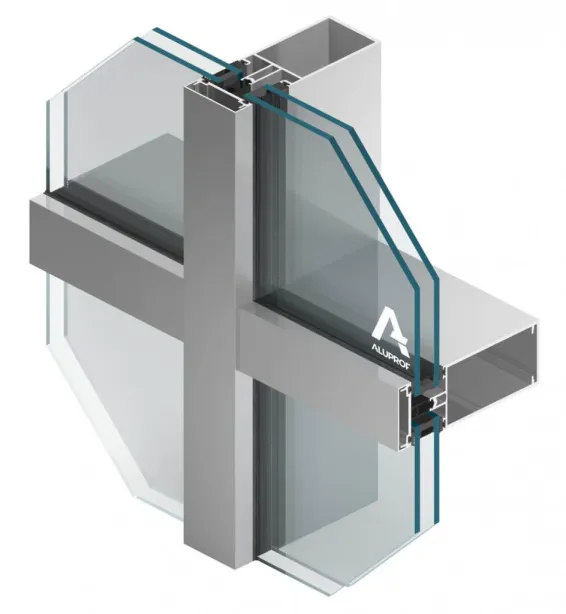

System fasadowy przeznaczony do wykonywania lekkich ścian osłonowych – płaskich typu zawieszonego i wypełniającego oraz innych konstrukcji przestrzennych.

Słupy i rygle o szerokości 60 mm, pozwalają konstruować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Rozwiązania tego systemu umożliwiają zlicowanie powierzchni słupów i rygli od strony wewnętrznej oraz uzyskanie różnych wersji wyglądu zewnętrznego. Zaletami systemu MB-SR60N są bardzo dobre parametry techniczne, swoboda, jaką zapewnia w zakresie kształtowania przestrzeni oraz różnorodność elementów otwieranych do montażu w fasadzie. Na szczególną uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR60N HI+, w której zastosowano specjalne izolatory. Dostępna jest także wersja bez widocznych od zewnątrz listew maskujących MB-SR60N EFEKT

Dzięki bogatej ofercie profili i akcesoriów architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych. Do wykonania ściany łamanej w przekroju poziomym i pionowym zastosowane zostały specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu ograniczenia w kształtowaniu bryły przestrzennej budynku oraz eliminuje konieczność stosowania specjalnych słupów kątowych. Nowoczesne rozwiązania akcesoriów i łączników pozwalają na uzyskanie zwiększonych zakresów przenoszonych obciążeń – wypełnienie modułu stałego fasady może mieć ciężar do 1100 kg.

FUNKCJONALNOŚĆ I ESTETYKA:

  • połączenia kątowe umożliwiające swobodne kształtowanie zabudowy aluminiowej
  • słupy i rygle o “ostrych” krawędziach pozwalające budować konstrukcje nośne fasad o wyglądzie jednolitej kratownicy
  • odmiany estetyczne fasady oraz szereg profili nakładkowych o różnych kształtach zapewniają uzyskanie wielu wariantów obrazu elewacji
  • duży zakres szklenia oraz dostępne izolatory i akcesoria pozwalają uzyskać wysoki poziom izolacyjności termicznej fasad
  • możliwość gięcia profili i budowy konstrukcji łukowych

Dane techniczne: Głębokość kształtowników: słupy: 65 - 325 mm, rygle: 49,5 - 249,5 mm. Zakres szklenia: 4 - 72 mm

Parametry techniczne

  • Przepuszczalność powietrza: do AE 1350, EN 12152
  • Wodoszczelność: do RE 1500, EN 12154
  • Odporność na obciążenie wiatrem: 2,4 kN/m2, EN 13116
  • Odporność na uderzenie: I5/E5, EN 14019
  • Izolacyjność akustyczna: Rw do 45 dB (w zależności od rodzaju zastosowanego wypełnienia).
