MB-WG60 System ogrodów zimowych

Realizacje obiektów

  • Firma ALUPROF S.A. opracowała nowy system profili aluminiowych izolowanych termicznie MB-WG60, przeznaczony do budowy ogrodów zimowych, oraz innych konstrukcji takich jak oranżerie, werandy itp.

    System Ogrodów Zimowych powstał w formie konstrukcji ,która umożliwia bezpośredni kontakt użytkowników z naturą i otaczającym krajobrazem. Konstrukcja tego typu ma zapewniać nową jakość życia w przestrzeni mieszkalnej, ze światłem padającym z góry. Uzyskujemy dzięki temu wspaniałe naświetlenie pomieszczenia, oraz optymalny klimat wnętrza. W tradycyjnym rozumieniu Ogród Zimowy to, nie ogrzewana weranda używana w sezonie wiosenno-letnim, pozwalająca na odpoczynek w bliskości natury. Naszym celem było zaprojektowanie takiego systemu, aby mógł być wykorzystywany jako pomieszczenie mieszkalne w ciągu całego roku kalendarzowego.

    Główną ideą systemu jest możliwość zbudowania niezależnej, zintegrowanej konstrukcji dachu z profili aluminiowych izolowanych termicznie. Dach aluminiowo-szklany składa się z krokwi i płatwi o charaktery-stycznym kształcie odwróconego „T” opartego na ciągłych profilach belki okapu i belki przyściennej, całość podparta jest profilami słupków. Idea taka umożliwia zbudowanie szkieletu konstrukcyjnego ogrodu zimowego z możliwością wypełnienia otworów powstałych w ścianach pionowych niezależnie oknami i drzwiami, oraz umożliwia kształtowanie nawet najbardziej skomplikowanej geometrii dachu.

    Belka okapu i belka przyścienna stanowią podstawowe profile konstrukcyjne dachu. Zostały zaprojektowane w formie przegubów, na których oparta jest konstrukcja dachu, oraz możliwy jest swobodny obrót płaszczyzny dachu w zakresie 5 do 45 stopni.

    Krokwie i płatwie od strony wewnętrznej pomieszczenia stanowią gładką powierzchnię zintegrowaną z płaszczyzną szyb, podzieloną belkami o szerokości 60mm. Efekt wizualny i wytrzymałościowy uzyskiwany jest po zewnętrznej stronie dachu poprzez charakterystyczny kształt zewnętrzny krokwi, płatwi i listew przyszybowych charakterystyczny dla firmy ALUPROF S.A.

    System Ogrodów Zimowych MB-WG60 spełnia najwyższe wymagania w zakresie izolacji termicznej profili, szczelności na wodę opadową i powietrze, oraz gwarantuje właściwą wentylację przy zastosowaniu odpowiednich urządzeń wentylacyjnych niezależnie od warunków pogodowych.

    Najwyższe parametry zostały osiągnięte dzięki zastosowaniu izolacji termicznej z pasów poliamidowych o odpowiedniej szerokości, oraz takie ich usytuowanie w przekroju profili, że dla całego dachu tworzą nieprzerwany ciągły pas izolacji, który zapewnia wysokie temperatury na powierzchniach wewnętrznych profili aluminiowych. Wysoką izolacyjność termiczną zapewniono również w obszarze naroża szyby zespolonej przy przejściu ściana-dach wprowadzając specjalny profil HPVC, który służy również do zamocowania kształtownika szklenia nie ograniczając grubości szklenia. Profil HPVC umożliwia również łatwe wprowadzenie szyby zespolonej stopniowanej z wysuniętą szybą zewnętrzną, co jest bardzo istotne dla małych kątów nachylenia dachu.

    Dla zapewnienia efektywnego odprowadzania wody opadowej z dachu i właściwej wentylacji wprowadzono system powiązanych ze sobą kaskadowo profili krokwi, płatwi oraz profili obrotowych belki okapu i belki przyściennej, co dodatkowo zapewnia również łatwość montażu i prostą obróbkę warsztatową krokwi.

    Profil belki okapu zaopatrzony jest w integralną rynnę wewnętrzną, która zapobiega gromadzeniu się skroplin od strony wewnętrznej pomieszczenia na szybach zespolonych.

    Całkowitą wodoszczelność i wiatroszczelność uzyskano poprzez wprowadzenie ciągłych membran EPDM, które jednocześnie nie dopuszczają zewnętrznego zimnego powietrza na wewnętrzne powierzchnie profili aluminiowych.

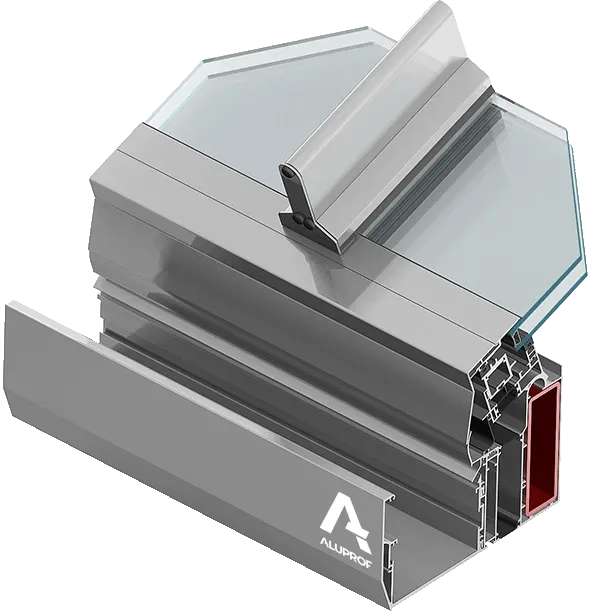

    Profil rynny zewnętrznej w systemie MB-WG60 jest niezależnie dołączany do belki okapu, co umożliwia uproszczenie wykonania profilu z przegroda termiczną, oraz daje możliwość łatwego tworzenia dowolnego kształtu rynny w zależności od wymagań klientów można ukształtować dowolny styl.
