MB-SE98 SG Елементний фасад
125 Greenwich Street
Місцезнаходження: Нью-Йорк
Проект: Rafael Vinoly Architects PCОб’єкт 125 Greenwich має висоту 278 м (912 футів) і 88 поверхів. Архітектурний проект передбачає заокруглені фасадні кути, які забезпечують мешканцям чудовий панорамний вид на місто. Розроблена для цієї будівлі фасадна система MB-SE98 SG дозволяє будувати ззовні суцільноскляну конструкцію, скло закріплюється у ній за допомогою конструкційного з'єднання за технологією SSG.

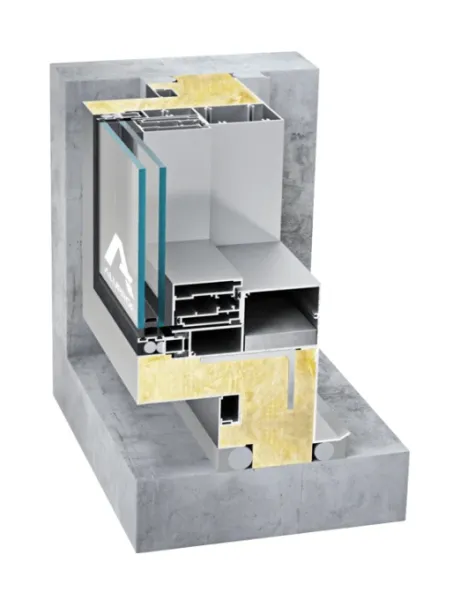

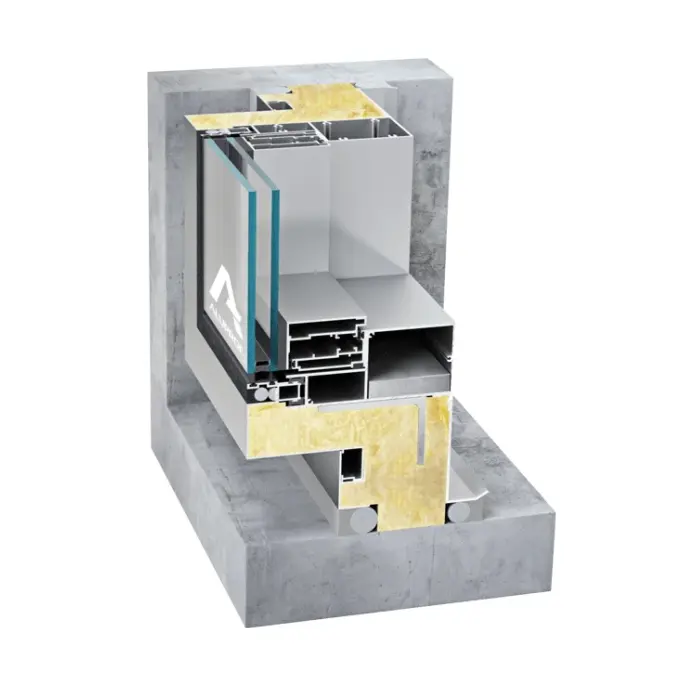

Характерні для цієї конструкції розміри: ширина стійок і фрамуг 98 мм (3,85"), вертикальний дилатаційний проріз 16 мм (0,62"), горизонтальний дилатаційний проріз 42 мм (1,65"). Горизонтальний проріз має великий діапазон допуску на зміщення - навіть до ± 27,4 мм (1,08 ”). У системі MB-SE98 SG є два типи стійок, які дають можливість виконання основних типів фасадних сегментів та сегментів зі спеціальним вертикальним профілем, що використовується для кріплення транспортної платформи. Система також має два типи вікон, що відкриваються паралельно.
Технічні параметри
Повітропроникність:
- 6,24psf (298 Па), ASTM E283-04 (12)
Водонепроникність:
- статичний тиск: 15psf (718Pa), ASTM E331-00 (09)
- динамічний тиск: 15psf (718Pa), ASTM 501.1-05
Опір вітровому навантаженню:
- ± 50 / -100psf (+ 2394 / -4788 Па), EN ASTM E330-02 (10)
- тестування безпеки ± 75 / -150psf (+ 3591 / -7182 Па), EN ASTM E330-02 (10)
