MB-SG60

Термоізоляція Uf

1,64 | W/(m2K)

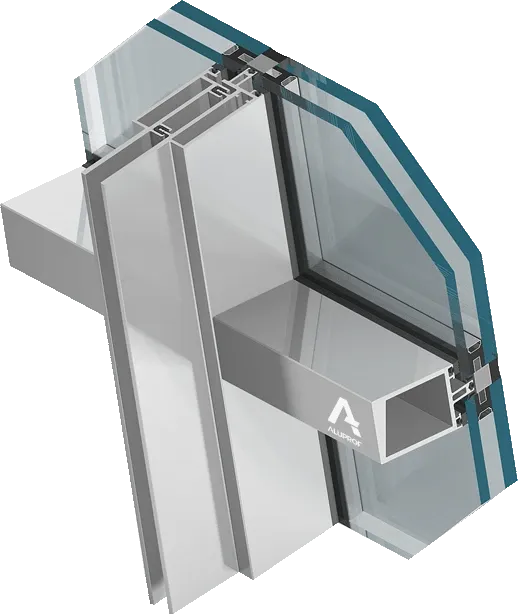

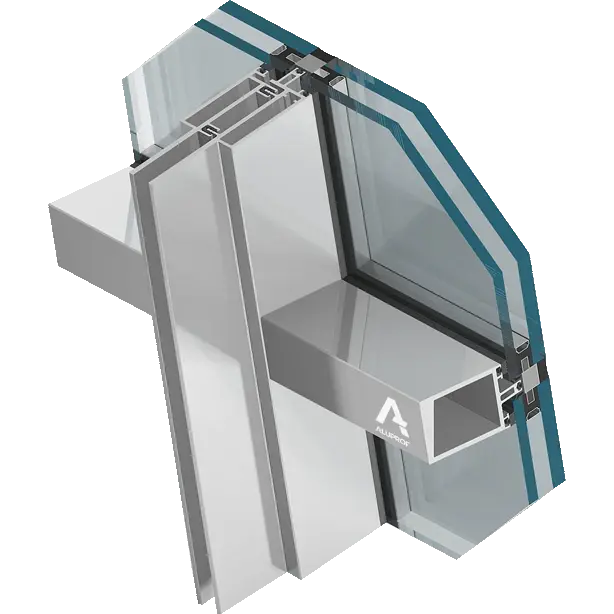

  • Перевернута навісна стійково-ригельна стіна зі структурним склінням. Фасадна конструкція є перевернутою стійково-ригельною системою, тобто несучі алюмінієві профілі (стійки та ригелі) розміщено зовні, тоді як збоку приміщення видно гладку скляну поверхню, виконану у технології структурного скління.

    Кут нахилу від вертикалі фасаду становить 10o назовні. Видима зовнішня ширина стійок і ригелів становить 60 мм. Стійково-ригельний скелет розроблений як елементна конструкція, і тому всі підготовчі та з'єднувальні роботи виконуються у виробничому цеху. Ригелі з'єднуються з напівстійками за допомогою спеціальних алюмінієвих з'єднувачів та стабілізуючих гвинтів, що дає дуже стійку раму і одночасно забезпечує правильну компенсацію горизонтальної термічної дилатації. Вертикальна термічна дилатація здійснюється за допомогою спеціального з'єднувача стійка-стійка. Система використовує комбіновану схему дренажу та вентиляції, тобто дренажні канали у профілях стійок і ригелів з'єднані між собою, і, крім того, в центрі кожного поля виконано дренажно-вентиляційний отвір.

    Для забезпечення дуже високої термоізоляції профілів у систему вбудовано ізолятор, виготовлений зі спеціального матеріалу, через що Uf для рами становить 1,64 [Вт/м2K]. Крім того, використано спеціальний центральний ущільнювач, який значно покращує звукоізоляцію перегородки та має додаткову функцію ущільнення.

    Елементи, що заповнюють поля, виготовлено із застосуванням нерухомого скління (суцільного скла) у структурній системі скління. Ширина силіконових швів становить 20 мм. Система пристосована для заповнення ізоляційними прозорими пакетами товщиною 39 мм.

    Система була розроблена для потреб аеропорту Фридерика Шопена у Варшаві. Фасад пірса, зроблений з неї від рівня +5,30, реалізовано повністю у вигляді похилої стіни-штори. І стійки, і ригелі розроблено спеціально, індивідуально для потреб цього об'єкта. Стійки розташовані в нерухомих модулях кожні 2400 мм. Фасадна конструкція закріплена алюмінієвими кронштейнами до сталевих Т-подібних елементів, розташованих зовні. Кути будівлі зроблені із суцільного скла.

    Основні технічні параметри:

    • Uf ≤ 2,8 [Вт/м2K] для алюмінієвих профілів
    • U ≤ 1,5 [Вт/м2K] для композитних склопакетів Pirsu (структурне скління)
    • Rwmin = 40 [дБ]
