MB-SR100 i MB-SR80

У зв'язку з реалізацією контракту на поставку та монтаж усього фасаду для нового терміналу аеропорту у Варшаві, Aluprof SA розробив абсолютно нові технічні рішення у галузі алюмінієво-скляних навісних стін. Їхньою метою було виконання найвищих вимог, які були поставлені до об'єкта, та якнайкраще допасування алюмінієвих систем до архітектурного бачення. Це було досягнуто завдяки запропонованій концепції, визначеній естетиці та зовнішньому вигляду алюмінієвих профілів.

Фасад можна розділити на дві частини, TERMINAL та PIRS, в яких використовувались такі системи навісних стін: для частини PIRS - системи MB-SG60 та MB-SR100, для частини TERMINAL - MB-SR80. Слід також зазначити, що у цьому об'єкті буде встановлено найсучасніше скло Glaverbel: Planibel Energy NT 10 мм - 16 мм Argon - Stratophone 66.1 для досягнення найкращої звукоізоляції, термоізоляції та високих параметрів напівпрозорості.

Приклади вибраних параметрів скла:

PIRS - застосовані системи алюмінієвих і скляних навісних стін MB-SG60 та MB-SR100

Фасад Пірсу від рівня +5,30 виконаний повністю як похила стіна-штора, засклена прозорими наборами ізоляції товщиною 39 мм.

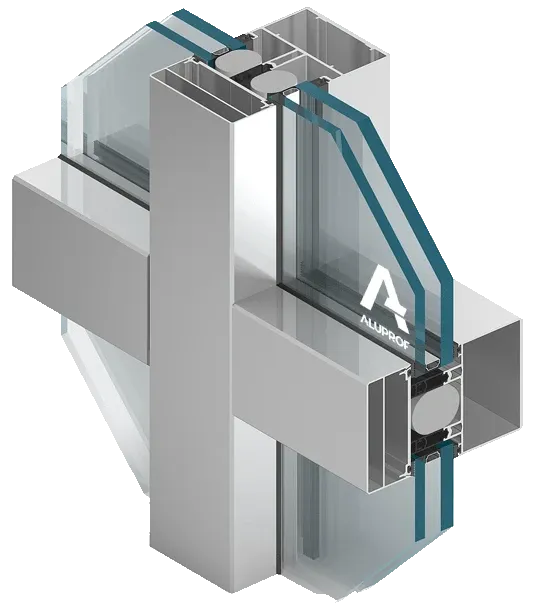

Конструкція, геометрія та зовнішній вигляд: Видима зовнішня ширина стійок і ригелів становить 60 мм. Розміри профілів розроблені відповідно до вимог будівельної техніки, фізики та будівельної статики. Кут нахилу від вертикалі фасадної конструкції: 10 ° назовні. Фасадна конструкція є перевернутою стійково-ригельною системою, тобто несучі алюмінієві профілі (стійки і ригелі) розміщено зовні, тоді як збоку приміщення видно гладку скляну поверхню, виконану у технології структурного скління.

Завдяки такому підходу стійково-ригельний каркас розроблений як елементна конструкція, і тому всі підготовчі та з'єднувальні роботи виконуються у виробничому цеху. Ригелі з'єднуються з половинчастими стійками за допомогою спеціальних алюмінієвих з'єднувачів та стабілізуючих гвинтів, що робить доволі стійку раму і одночасно забезпечує правильну компенсацію термічної горизонтальної дилатації. Вертикальна термічна дилатація виконується за допомогою спеціального кріплення стійка-стійка. Система використовує комбіновану схему дренажу та вентиляції, тобто дренажні канали в профілях стійок та ригелів з'єднані між собою, і додатково в центрі кожного поля зроблений дренажний та вентиляційний отвір.

Для того, щоб забезпечити дуже високу термоізоляцію профілів, в систему був введений ізолятор зі спеціального матеріалу, внаслідок чого коефіцієнт Uf для рами становить 1,64 [Вт/м2К].

Додатково введено спеціальний центральний ущільнювач, який значно покращує звукоізоляцію перегородки та має додаткову функцію герметизації.

І стійки, і ригелі розроблені спеціально та індивідуально для потреб цього об'єкта. Стійки розташовані у нерухомих модулях кожні 2400 мм. Фасадна конструкція закріплена алюмінієвими кронштейнами до сталевих Т-подібних елементів, розташованих зовні. Елементи, що заповнюють поля, будуть виготовлені із застосуванням постійного скління (суцільне скло) в структурній системі скління. Ширина силіконових швів становить 20 мм. Кути будівлі будуть зроблені повністю скляними.

Основні вимоги:

• U ≤ 1,5 [Вт/м²K] для композитних склопакетів Pirsu (структурне скління)
• U_f ≤ 2,8 [Вт/м²K] для алюмінієвих профілів
• Rwmin = 40 [дБ]
