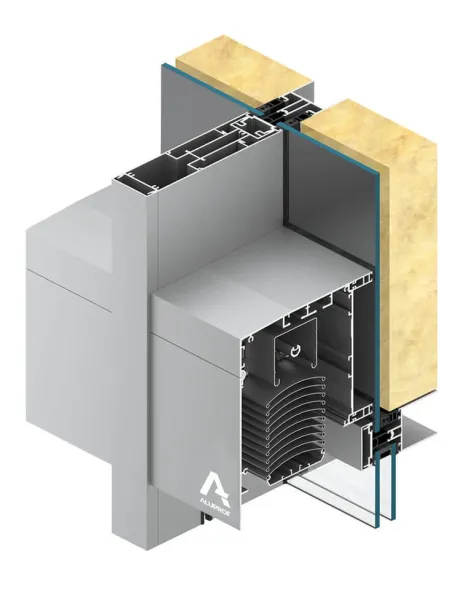

MB-SR50N ZS Стійково-ригельний фасад із системою фасадних жалюзі

Термоізоляція Uf

>0,6 | W/(m2K)

Повітропроникність

AE 1200

Водонепроникність

RE 1200 | EN 12154

  • Система призначена для будівництва та виробництва легких навісних стін - плоских підвісного та заливного типу, а також дахів, мансардних вікон та інших конструкцій.

    Форма стійок і ригелів дозволяє будувати естетичні фасади з видимими вузькими розділовими лініями, забезпечуючи при цьому довговічність і міцність конструкції. Форми профілів дозволяють вибирати профілі стійок і ригелів так, що це дає ефект облицювання поверхні стійок і ригелів на внутрішній стороні фасаду. Завдяки цьому конструкція скління може становити цілісну на вигляд ферму. Водночас це полегшує естетичні та точні поєднання з іншими елементами забудови: внутрішніми стінками та підвісними стелями.

    Характерними особливостями системи MB-SR50N є також широкий діапазон профільних стійок (від 65 мм до 325 мм) і ригелів (від 5 мм до 189,5 мм), а також сучасні рішення аксесуарів та з'єднувачів. Вони дозволяють отримати збільшені діапазони перенесеного навантаження - заповнення фасадного нерухомого модуля може важити до 450 кг. Система MB-SR50N дає значну свободу в дизайні точок кріплення фасаду, широкий діапазон скління також дозволяє використовувати скло великих розмірів та цілісне двокамерне скло.

    Використання суцільної термопрокладки з ізоляційного матеріалу HPVC та профільованих ущільнювачів EPDM дозволяє отримати відповідний клас термоізоляції та мінімізує явище конденсації водяної пари на алюмінієвих елементах.

    Естетичними варіаціями системи MB-SR50N, аналогічно до раніше відомих стійково-ригельних фасадів, є наступні версії: PL (так звана горизонтальна та вертикальна лінія, де підкреслено поділи - горизонтальні чи вертикальні) та напівструктурний фасад типу EFEKT. Особливо заслуговує на увагу версія з підвищеною термоізоляцією MB-SR50N HI, у якій використано спеціальні двокомпонентні ізолятори.

    Система MB-SR50N дає можливість інтегрувати у фасад різні типи вікон та дверей, в т.ч. вікна, призначені для фасадів: відхильне вікно та мансардне вікно. Особливо ефективним є використання вбудованих у фасад вікон на основі рішення MB-SR50 IW.

    Перемичково-підвіконні смуги фасаду завдяки своїй шаруватій структурі із застосуванням негорючих матеріалів, таких як мінеральна вата та гіпсокартон, можуть, як і інші фасадні системи Aluprof, отримати пожежну класифікацію залежно від конструкції EI30 та EI60.

    Для спорудження зламаної стіни y вертикальному перерізі передбачено спеціальні накладні профілі, затискні та маскувальні планки відповідної форми, що свідчить про відсутність обмежень у формуванні просторового корпусу будівлі та зникнення необхідності використання спеціальних кутових стійок.

    Документом для декларації про відповідність вертикальних фасадів на основі системи MB-SR50N є Гармонізований Європейський Стандарт "PN-EN 13830 Навісні Стіни - стандарт продукції"

    На основі цієї системи також можна виготовити протизламні конструкції.

    ФУНКЦІОНАЛЬНІСТЬ ТА ЕСТЕТИКА:

    • кутові з'єднання, що дозволяють вільно формувати алюмінієві конструкції
    • стійки та ригелі з "гострими" краями, що дозволяють будувати несучі конструкції фасадів з виглядом однорідної ферми
    • естетичні варіації фасаду та низка накладених профілів різної форми забезпечують безліч варіантів фасадного вигляду
    • широкий вибір елементів відкривання фасаду: різні типи вікон та дверей, в т.ч. мансардні вікна MB-SR50N RW, вікна, інтегровані з фасадом MB-SR50N IW, а також вікна з нахилом та паралельним відкривання MB-SR50N OW
    • широкий асортимент скління, а також доступні ізолятори та аксесуари дозволяють забезпечити високий рівень термоізоляції фасадів
    • можливість згинання профілів та побудови аркових конструкцій

    Технічні параметри

    • Повітропроникність: AE 1200, EN 12152
    • Водонепроникність: RE 1200, EN 12154
    • Опір вітровому навантаженню: 2,4 кН/м2, EN 13116
    • Ударостійкість: I5/E5, EN 14019
    • Термоізоляція (Uf): від 0,7 Вт/(м2К)
