MB-SR60 NY Стійково-ригельний фасад

  • No 61 Ninth Avenue

    Місцезнаходження: Нью-Йорк
    Проект: Rafael Vinoly Architects

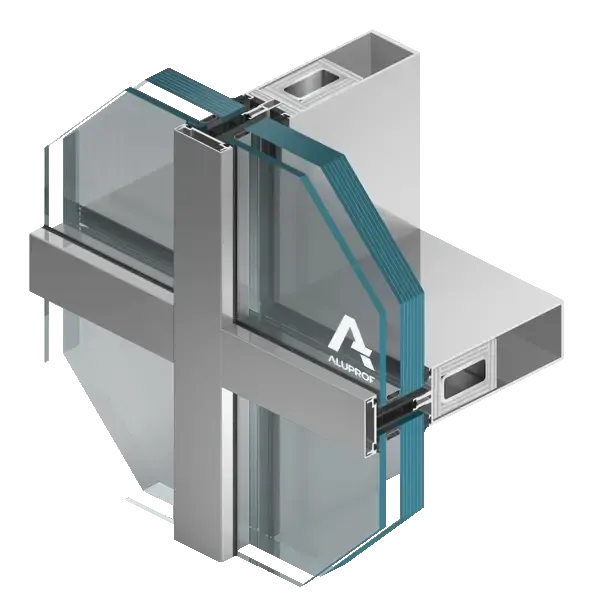

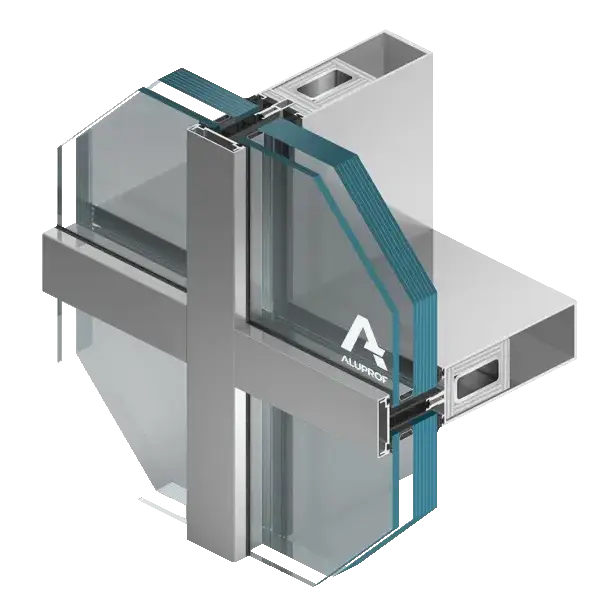

    Система MB-SR60NY - це стійково-ригельний фасад, розроблений спеціально для потреб американського ринку. У ній закріплені склопакети механічно за допомогою затискних планок, прикручених до несучої конструкції гвинтами. Цей фасад доступний в обох версіях: базовій та у варіанті з вогнестійкістю у класу EI60. Система була успішно протестована в Національній Сертифікованих Випробувальній Лабораторії. Вона має дизайнерські рішення, що дозволяють естетично поєднати засклену стіну з готовими непрозорими панелями з листового металу і бетонними панелями.

    61 Ninth Avenue - це перший проект, у якому використано систему MB-SR60NY. Будівля має 12 поверхів і площу понад 67 800 кв. футів (6300 кв. м). Застосовані в ньому конструктивні рішення забезпечать велику свободу в облаштуванні простору будівла, а численні тераси дозволять зінтегрувати внутрішнє та зовнішнє середовище. Алюмінієві та скляні фасади на базі системи MB-SR60NY матимуть площу понад 30 000 квадратних футів (2800 м. кв. м.), з яких майже 1/3 становитимуть протипожежні конструкції.

    Технічні параметри

    • Вітрове навантаження: ± 32 psf
    • Повітропроникність: 6,24 psf, ASTM E283-04 (12)
    • Водонепроникність при статичному навантаженні: 12 psf, ASTM E331-00 (09)
    • Водонепроникність при динамічному навантаженні: 12 psf, AAMA 501.1-05
    • Вертикальні рухи: 1/2”, AAMA 501.7-11
    • Горизонтальний рухи: 1/2”, AAMA 501.4-09
