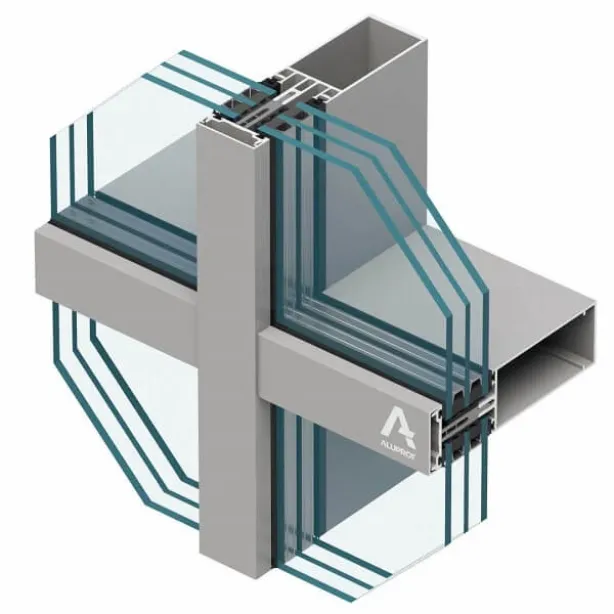

MB-MT50N

Fasadni sustav s okomitim stupovima i vodoravnim prečkama visoke učinkovitosti

Zrakonepropusnost

AE 1950 Pa

Vodonepropusnost

RE 1950 Pa

Otpornost na opterećenje vjetrom

3000 Pa

Toplinska izolacija

Uf od 0,55 W/(m2K)

Certifikati:

Sustav MB-SR50N je sustav s okomitim stupovima i vodoravnim prečkama, predviđen za gradnju laganih ovješenih fasada i fasada s ispunom, ostakljenih krovova, svjetlika i drugih prostornih konstrukcija. Dizajn počiva na smjernicama certifikata Cradle to Cradle®, što znači da ispunjava zahtjeve održivog razvoja i koncepciju kružnog gospodarstva. Optimiziran je u smislu profila te trajnosti profila i pribora. Ima i dodatna rješenja koja olakšavaju montažu na licu mjesta. Omogućuje konstrukcijsku širinu od 50 mm uz prednosti drugih ALUPROF-ovih sustava s okomitim stupovima i vodoravnim prečkama koji u pravilu pružaju veće mogućnosti oblikovanja i imaju bolje tehnološke karakteristike. Ovješene fasade izvedene uz uporabu ovog sustava u skladu su s usklađenom europskom normom EN 13830:2005 (PN-EN 13830:2005).

Sustav MB-MT50N raspoloživ je u dvije toplinske verzije koje imaju inovativnu izolaciju. Standardna verzija ima izolaciju ABS/TPE, a verzija SI izolaciju PET/PE koja omogućuje postizanje vrlo niskog prijenosa topline kod fasade. Verziji sustava MB-MT50N SI dodijeljen je certifikat najvišeg razreda A+ od strane Instituta za pasivne kuće iz Darmstadta. Minimalna Uf vrijednost sustava je 0,55 W/(m²K). Jedna od najistaknutijih značajki ovog sustava je dodatna sekcija ispod strane na kojoj je brtva, u profilima okomitih stupova, te dvije serije profila okomitih stupova koji omogućuju uporabu dvoredne vodoravne prečke. Time sustav pruža projektantima mnogo slobode i omogućuje im izvedbu fasada kompleksne strukture kod kojih zbog učinkovitog kaskadnog sustava drenaže ne dolazi do problema tijekom uporabe. Što se tiče funkcionalnosti, sustav MB-MT50N izrazito je fleksibilan u smislu uporabe upravljivih elemenata, utemeljenih na ALUPROF-ovim klasičnim sustavima za prozore i vrata, podiznim i kliznim rješenjima i sustavima osmišljenima isključivo za fasade kao što su nagibni ili nagibno-klizni prozori te krovni prozori. Funkcije i estetika

  • asortiman okomitih stupova i vodoravnih prečki koji ispunjava najviše statičke standarde, uz maksimalnu ekonomičnost (debljina profila i pregrada). Profili su raspoloživi u sljedećim dubinama: okomiti stupovi od 50 do 250 mm; red 1 vodoravnih prečki od 20 do 254,5 mm; red 2 vodoravnih prečki od 85 do 175 mm
  • može se koristiti izo-staklo debljine od 20 do 64 mm
  • odličan toplinski učinak kod SI verzije i standardne verzije
  • odlična vodonepropusnost i otpornost na opterećenje vjetrom
  • podnožje središnjeg okomitog stupa i vodoravne prečke je otvoreno, što omogućuje montažu putem vijaka bez dodatnog bušenja
  • smanjena širina središnje brtve, što pruža veću sposobnost kompenzacije pomaka
  • trostupanjski kaskadni sustav drenaže za svaki spoj stupa s prečkom i prečke s prečkom
  • oblik kanalica za odvođenje vode olakšava montažu drenažnih komponenti i spojnika s prednje strane stupa
  • inovativna izolacija sustava SI, s tvrdom jezgrom, omogućuje sigurniju montažu vijaka, jednostavniju obradu i transportiranje bez štete pri transportu
  • novi oblik polustupa olakšava montažu dvaju elemenata. Sustav ima novi sustav brtvljenja i pruža mogućnost montaže putem ljestvi
  • standardizirani montažni vijci imbus torx olakšavaju montažu i omogućuju sigurno pričvršćivanje
  • unutarnja brtva s oblikom prilagođenim potrebama korisnika i uglovima, po mjeri brtve, omogućuje odlične toplinske karakteristike
  • raspoloživo kao sustav za brzo spajanje za spoj stupa i prečke, pogodno za stakla maksimalne težine do 300 kg
  • mogući su različiti načini montaže fasade; klasična montaža putem stupova i prečki, montaža putem ljestvi i brza modularna montaža
  • sustav je osmišljen kako bi bio što jednostavniji, uz automatiziranu obradu individualnih profila i pribora
