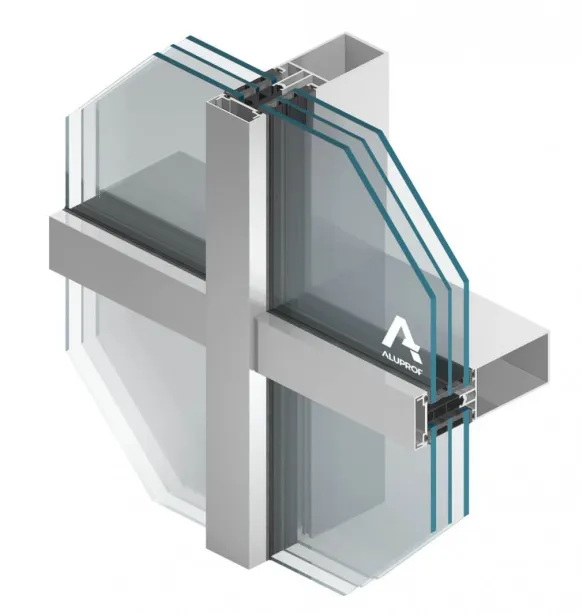

MB-SR50N

Il sistema è adatto a costruire strutture leggere tipo pareti esterne-sospese e di tamponamento – tetti, lucernai e altre.

La struttura a montanti e traversi consente di realizzare facciate caratterizzate da elevata luminosità e leggerezza estetica, con sezioni in vista ridotte, con ottime proprietà meccaniche e di resistenza al tempo. Profili arrotondati caratteristici del sistema MB-SR50 dal raggio di 2,5 mmm nel sistema MB-SR50N sono sostituiti con il cosiddetto spigolo vivo, migliorando notevolmente i valori estetici della struttura - la conformazione dei profili consente di ottenere l’effetto di allineamento dei piani di montanti e traversi dall’interno della facciata. Grazie a tale soluzione, la struttura vetrata sembra in vista un unico reticolo, facilitando connessione estetica e precisa ad altri elementi della struttura: pareti interne e controsoffittature.

Una delle caratteristiche del sistema MB-SR50N è anche una vasta gamma di spessori dei profili dei montanti (da 65 mm a 325 mm) e di quelli dei traversi (da 5 mm a 189,5 mm) e moderne soluzioni di accessori e giunti che consentono di ottenere un maggiore range di carichi sopportati – il riempimento del modulo fisso della facciata può pesare fino a 1100 kg. Il sistema MB-SR50N consente una grande libertà di progettare punti di fissaggio della facciata, una vasta gamma di vetri consente inoltre di applicare vetri di grandi dimensioni e di vetro camera a 2 lastre.

Grazie all’applicazione di un taglio termico continuo in HPVC e guarnizioni profilate in EPDM il sistema presenta ottime prestazioni di isolamento termico, riducendo al minimo la formazione della condensa sugli elementi in alluminio.

Altre versioni del sistema MB-SR50N , simili alle facciate a montanti e traversi precedenti, sono: PL (la cosiddetta linea orizzontale e verticale con le fughe tra i vetri più visibile) e facciata semistrutturale tipo EFEKT. Un’attenzione particolare merita la versione con isolamento termico migliorato MB-SR50N HI, dove sono applicati speciali isolatori bicomponente.

Il sistema MB-SR50N offre possibilità la di integrare nella facciata diverse tipologie di finestre e porte, incluse finestre dedicate alle facciate: vasistas e finestre per tetti. Un effetto speciale consegue all’applicazione nel sistema delle finestre integrate nella facciata, basate sulla soluzione MB-SR50 IW.

La fascia interpiano (partizione orizzontale) è costruita con materiali ignifughi , come la lana minerale e pannelli in cartongesso . Per questo motivo il sistema soddisfa tutti i requisiti di resistenza al fuoco, a seconda che la struttura sia di tipo EI30 o EI60, come gli altri sistemi per facciate dell’Aluprof.

Per realizzare facciate a sviluppo poligonale e facciate inclinate, sono previsti appositi profili, pressori e copertine, eliminando limiti alla modellazione strutturale e necessità di applicare montanti angolari speciali.

Console per facciata continua dalla grande capacità portante, in grado di sostenere i tamponamenti con il massimo peso possibile utilizzabili nel sistema.

Il documento di riferimento per la dichiarazione di conformità per facciate verticali basate sul sistema MB-SR50N è la Norma Europea Armonizzata "PN-EN 13830 Facciate – norma di prodotto"

Il sistema consente inoltre di realizzare strutture antieffrazione.

Riduzione della flessione delle traverse

Le facciate ALUPROF integrano una soluzione brevettata che consente la realizzazione di vetri di larghezza eccezionale. La riduzione della flessione delle traverse è un'innovazione che combina i vantaggi delle unità di vetro isolante con la capacità portante delle traverse ed è disponibile per i sistemi di facciata MB-SR50N e MB-SR60N. Questa soluzione si basa sul principio di integrare l'unità di vetro isolante come disco statico. Un supporto, appositamente integrato nelle unità di vetro, sostiene la traversa al centro della sua portata, limitandone la flessione dovuta al peso del vetro. Grazie a questa tecnologia brevettata, è possibile realizzare vetri con una larghezza fino a 4 metri, rispettando i requisiti di flessione delle traverse specificati dalla norma EN 13830 (L/500 o 3 mm).
