MB-86US ST, SI Raam met verborgen vleugel

Luchtdoorlatendheid

klasse 4 | PN-EN 12207:2001

Waterdichtheid

klasse E1350 | PN-EN 12208:2001

Windweerstandsklasse

tot klasse C5/B5 | PN-EN 12210:2001

  • Het systeem MB-86US dient voor het uitvoeren van verschillende typen ramen, balkondeuren, portieken, etalages en ruimtelijke constructies die worden gekenmerkt door bijzonder goede thermische en akoestische isolatie en hoge vocht- en luchtdichtheid.

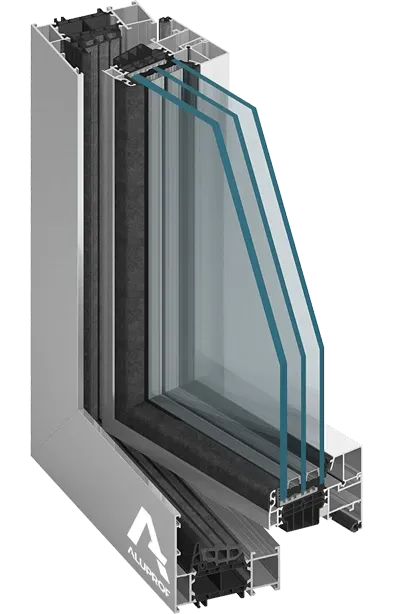

    Een opvallende eigenschap van de constructie is het uiterlijk: het vleugelprofiel is verborgen achter het kozijnprofiel en de oppervlakten van de ruiten die in de vaste en beweegbare delen zijn gemonteerd liggen op één vlak. Hierdoor zien de beweegbare en vaste delen er aan de buitenkant identiek uit.

    De diepte van de raamprofielen bedraagt: 77 mm (kozijn), 80,8 mm (vleugel). De breedte van het raamkozijn gezien vanaf de buitenkant van het bouwwerk is niet groot, waardoor de oppervlakte van de beglazing en de hoeveelheid binnenvallend licht maximaal is en de constructie een slanke en lichte indruk maakt. De mogelijke dikte van de toegepaste ruiten bedraagt: in het raamkozijn - van 7 tot 52 mm, en in de raamvleugel - van 15 tot 60 mm. Deze ruime beglazingsmogelijkheden maken montage van alle beschikbare typen dubbel- of driedubbelglas, akoestisch glas of inbraakwerend glas mogelijk.

    De technische eigenschappen van het systeem MB-86US voldoen aan alle eisen met betrekking tot energiebesparing en milieubescherming. De constructie heeft net als het basissysteem MB-86 drie uitvoeringsvarianten, afhankelijk van de warmteisolatie-eisen: MB-86US ST, MB-86US SI en MB-86US AERO met moderne isolatie-inzetten van aerogel.

    Het systeem biedt uitgebreide constructiemogelijkheden: de maximale afmetingen van de raamvleugels overschrijden de standaardwaarden van dit type constructie. Hs max=2,5 m, Ls max=1,6 m. Het maximale vleugelgewicht bedraagt 150 kg.

    Technische parameters:

    • Luchtdoorlatendheid: klasse 4, PN-EN 12207:2001
    • Waterdichtheid: klasse E1350, PN-EN 12208:2001
    • Windweerstandsklasse: tot klasse C5/B5, PN-EN 12210:2001
