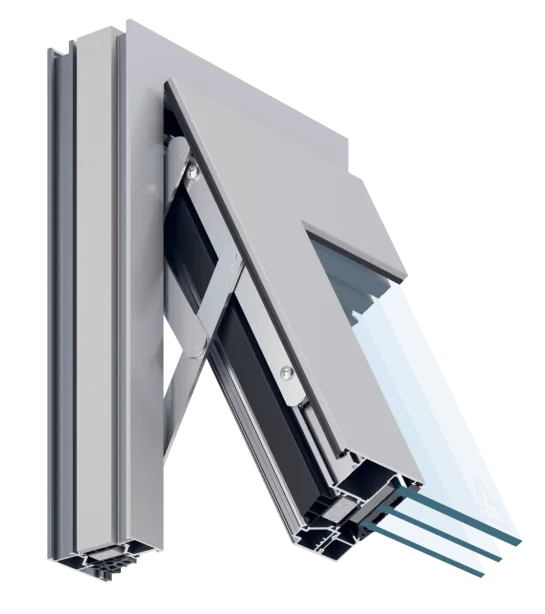

MB-79N CASEMENT

Sustav prozora s otvaranjem prema van

Zrakonepropusnost

klasa 4

Vodonepropusnost

klasa E 1800

Thermal insulation

Uw od 0,74 W/(m²K)

Otpornost na opterećenje vjetrom

klasa C5/B5

Certifikati:

Sustav MB-79N Casement za prozore s otvaranjem prema van posjeduje toplinsku branu i konstruiran je za vanjske arhitektonske elemente kao što su različiti tipovi prozora, predvorja, izloga i prostornih struktura. Njime se postižu odlične toplinske i akustične performanse, uz vrhunsku nepropusnost za zrak i vodu. Ovaj sustav ispunjava sve kriterije energetske učinkovitosti i zaštite okoliša.

Raspoložive su tri varijante aluminijskih profila, s različitim tehničkim parametrima kojima se ispunjavaju razne potrebe. Varijanta E predstavlja osnovnu verziju, varijanta ST ima dvokomponentnu središnju brtvu, a varijanta SI posjeduje dodatne izolacijske umetke između toplinskih brana. Zahvaljujući širokom rasponu profila i njihovoj čvrstoći, ovaj sustav omogućuje izvođenje velikih i teških struktura. Odlikuje ga i nenadmašna kinematika, što znači da se po potrebi mogu izvesti vrlo mali prozori.

Funkcije i estetika

  • Strukturna dubina profila je 70 mm za okvir i 79 mm za krilo. Ova dubina stvara dojam jedne ravnine u unutrašnjosti kada se prozor zatvori.
  • Profili su osmišljeni za trostruko ostakljenje, pri čemu središnja sekcija služi kao izolacija između toplinskih brana, širine 36 i 35 mm.
  • Sustav omogućuje postizanje odličnih toplinskih performansi, zahvaljujući korištenju izolacijskih umetaka od EPS-a, smještenih u središnjoj sekciji profila jedinice ostakljenja.
  • Oblik jednokomponentne ili dvokomponentne središnje brtve, prilagođen korisniku, upotpunjen izolacijskim umetkom, jedan je od načina za postizanje visokih parametara nepropusnosti za zrak i vodu i odličnih toplinskih performansi. Tome pridonose i brtve stakala te brtvene trake za izolaciju od vremenskih utjecaja.
  • Velike dozvoljene dimenzije i težina konstrukcija, izvedenih korištenjem ovog sustava, iznose do 1400 x 2700 mm ili 2400 x 2500 mm, uz maksimalnu težinu krila do 180 kg.
  • Odlična kinematika prozora jamči dobro funkcioniranje upravljivih struktura, s dimenzijama krila počevši od 270 mm.
  • Sustav također nudi rješenja za izvedbu balkonskih vrata, s praktičnim, niskim pragom, kao i za okvire kod projekata renoviranja.
  • Većina brtvi, kao što su brtve stakala i vanjske brtvene trake za izolaciju od vremenskih utjecaja, montira se kontinuirano, bez rezanja u uglovima. Završeci se spajaju u sredini gornje poprečne grede okvira. Središnja brtva prozora reže se pod kutom od 45 ° i pričvršćuje u uglovima ljepilom, ili pod kutom od 90 ° te na sličan način pričvršćuje u ugao od gume. Raspoloživa je i središnja brtva u obliku vulkaniziranog okvira. Ova metoda instaliranja brtvi jamči odličnu nepropusnost za zrak i vodu.
  • Debljina staklenih ploča je u rasponu od 1,5 do 54 mm za prozorski okvir odnosno od 10,5 do 63 mm za prozorsko krilo. Ovaj široki izbor znači da se mogu koristiti svi uobičajeni tipovi jednostrukih i dvostrukih ostakljenja te akustična i protuprovalna stakla.
  • Užljebljenja tipa ‘Euro’ omogućuju montažu svih dostupnih vrsta okova, dizajniranih za aluminijske i plastične prozore s otvaranjem prema van. Profili bez užljebljenja u okviru koriste se za šarke sa škarnim mehanizmom.
  • Prozori proizvedeni korištenjem sustava MB-79N Casement mogu se opremiti nevidljivim šarkama sa škarnim mehanizmom ili vidljivim zakretnim šarkama.
  • Mogu se izvesti dvije verzije drenaže profila, sakrivena ili vidljiva, s ukrasnim pokrovom.
  • Profili staklenih jedinica mogu se premazati prahom ili anodizirati.
  • Kao i kod sustava MB-79N, za profile je potrebna minimalna strojna obrada, uz korištenje isporučenih aluminijskih spojnica i drugog pribora.
  • Tehnologija je maksimalno pojednostavljena kako bi vrijeme proizvodnje bilo što kraće.
  • Alati: za većinu poslova strojne obrade mogu se koristiti šablone za bušenje, preše ili probijači. Sve komponente alata za sustav MB-79N Casement možete pronaći u našem Odjelu alata.
  • Sustav MB-79N Casement kompatibilan je s drugim rješenjima iz ALUPROF-a, naročito iz obitelji MB-79N. To znači da je velik dio dijelova, kao što su rubne letvice stakala, brtve, okovi i većina pribora, međusobno zamjenjiv.
