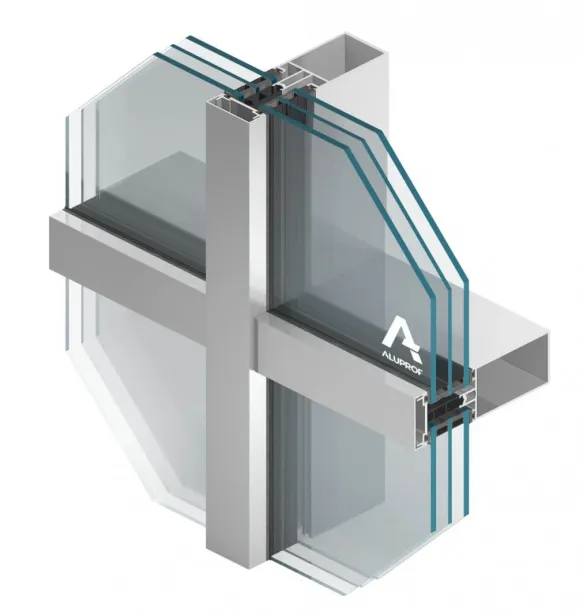

MB-SR50N Ściana słupowo-ryglowa

Izolacyjność termiczna Uf

od 0,6 | W/(m2K)

Przepuszczalność powietrza

AE 1200

Wodoszczelność

RE 1200 | EN 12154

Odporność na uderzenie

I5/E5 | EN 14019

Realizacje obiektów

  • System przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych - płaskich typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji.

    Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Kształty profili umożliwiają taki dobór profili słupów i rygli, który daje efekt zlicowania powierzchni słupów i rygli od strony wewnętrznej fasady. Dzięki temu zabudowa przeszklenia może stanowić jednolitą w widoku kratownicę. Ułatwia to jednocześnie estetyczne i dokładne połączenia z innymi elementami zabudowy: ściankami wewnętrznymi i podwieszanymi sufitami.

    Cechy charakterystyczne systemu MB-SR50N to także duży zakres profili słupów (od 65 mm do 325 mm) i rygli (od 5 mm do 189,5 mm) oraz nowoczesne rozwiązania akcesoriów i łączników. Pozwalają one na uzyskanie zwiększonych zakresów przenoszonych obciążeń – wypełnienie modułu stałego fasady może mieć ciężar do 1100 kg. System MB-SR50N daje znaczną swobodę w projektowaniu punktów mocowania fasady, szeroki zakres szklenia umożliwia także stosowanie szkła wielkogabarytowego oraz szyb zespolonych dwukomorowych.

    Zastosowanie ciągłej przekładki termicznej wykonanej z izolującego materiału HPVC oraz profilowanych uszczelek przyszybowych z EPDM pozwala na uzyskanie odpowiedniej klasy izolacyjności cieplnej i ogranicza do minimum zjawisko wykraplania się pary wodnej na elementach aluminiowych.

    Odmianą estetyczną systemu MB-SR50N podobnie jak we wcześniej znanych fasadach słupowo-ryglowych są wersje: PL (tzw. pozioma i pionowa linia, gdzie podkreślone są podziały - poziome lub pionowe) oraz fasada półstrukturalna typu EFEKT. Na szczególna uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR50N HI, w której zastosowano specjalne dwukomponentowe izolatory.

    System MB-SR50N daje możliwość wbudowania w fasadę różnych rodzajów okien i drzwi, w tym także okien dedykowanych do fasad: okna odchylnego i okna dachowego. Szczególnie efektowne jest stosowanie w nim okien zintegrowanych w fasadzie, bazujących na rozwiązaniu MB-SR50 IW.

    Pasy nadprożowo-podokienne fasady dzięki warstwowej budowie z zastosowaniem niepalnych materiałów takich jak wełna mineralna i płyty gipsowo-kartonowe, mogą podobnie, jak w pozostałych systemach fasadowych Aluprof uzyskać klasyfikację ogniową w zależności od budowy EI30 i EI60.

    Do wykonywania ściany łamanej w przekroju poziomym i pionowym przewidziano specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku oraz eliminuje się konieczność stosowania specjalnych słupów kątowych.

    Dokumentem odniesienia do deklarowania zgodności dla fasad pionowych opartych na systemie MB-SR50N jest Zharmonizowana Norma Europejska "PN-EN 13830 Ściany osłonowe – norma wyrobu"

    Na bazie tego systemu można także wykonywać konstrukcje antywłamaniowe.

    FUNKCJONALNOŚĆ I ESTETYKA:

    • połączenia kątowe umożliwiające swobodne kształtowanie zabudowy aluminiowej
    • słupy i rygle o “ostrych” krawędziach pozwalające budować konstrukcje nośne fasad o wyglądzie jednolitej kratownicy
    • odmiany estetyczne fasady oraz szereg profili nakładkowych o różnych kształtach zapewniają uzyskanie wielu wariantów obrazu elewacji
    • szeroki wybór elementów otwieranych w fasadzie: różnego typu okna i drzwi, w tym okna połaciowe MB-SR50N RW, okna zintegrowane z fasadą MB-SR50N IW, a także okna odchylne i otwierane równolegle MB-SR50N OW
    • duży zakres szklenia oraz dostępne izolatory i akcesoria pozwalają uzyskać wysoki poziom izolacyjności termicznej fasad
    • możliwość gięcia profili i budowy konstrukcji łukowych
    • konsole fasadowe o dużej nośności, dostosowane do maksymalnych ciężarów wypełnień, jakie są możliwe do użycia w systemie
    • System MB-SR50N uzyskał pozytywne wyniki testów huraganowych przeprowadzonych zgodnie z wytycznymi ASTM oraz Florida Building Code TAS 201-94, TAS 202-94 i TAS 203-94 Więcej

    Parametry techniczne

    • Przepuszczalność powietrza: AE 1200, EN 12152
    • Wodoszczelność: RE 1200, EN 12154
    • Odporność na obciążenie wiatrem: 2,4 kN/m2, EN 13116
    • Odporność na uderzenie: I5/E5, EN 14019
    • Izolacyjność termiczna (Uf): od 0,7 W/(m2K)
