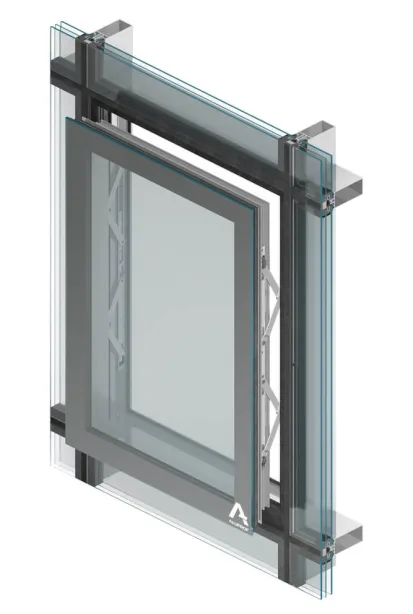

MB-SR50N OW Naar buiten opengaande tuimel-schuiframen

Luchtdoorlatendheid

klasse 4 | EN 12207

Waterdichtheid

E 1650 | EN 12208

Windweerstandsklasse

klasse C5 | ,EN 12210

  • De constructie is gebaseerd op aluminiumprofielen met een warme afstandhouder en maakt de uitvoering van ramen van grote afmetingen en hoge technische parameters mogelijk.

    Het is ontworpen voor twee beglazingsvarianten:

    1. Als raam met een zichtbare buitenlijst die het glas bevestigt en de omtrek van het raam benadrukt
    2. als frameloze constructie, waarbij met de structurele lijmtechnologie de buitenruit wordt vastgelijmd op het aluminium kozijn met behulp van structurele siliconen. De opengaande ramen onderscheiden zich in dit geval niet van de aangrenzende vaste vlakken. Voor het verkrijgen van de allerbeste eigenschappen op het gebied van thermische en akoestische isolatie in een tuimel-schuifraam worden de nieuwste technische oplossingen voor warme afstandshouders en glasdichtingen toegepast.

    Deze constructie heeft tevens een ongewoon effectief ventilatie- en waterafvoersysteem dat langjarige, storingsvrije exploitatie van het raam garandeert.

    De maximale afmetingen en gewichten van de ramen MB-SR50N OW bedragen:

    • tuimelversie: B tot 2000 mm, H tot 2630 mm, max. gewicht: 180 kg
    • evenwijdige schuifversie: B tot 2000 mm, H tot 3000 mm, max. gewicht: 440 kg
    • opengaande versie: B tot 970 mm, H tot 2000 mm, max. gewicht: 47 kg In deze ramen kunt u glaspakketten toepassen met een dikte van 28 tot 64 mm. Tuimelconstructies die zijn voorzien van passende aandrijfmechanismen kunnen ook dienen als rookverwijderende ramen.

    Technische parameters:

    • Luchtdoorlatendheid: Klasse 4, EN 12207:2001;
    • Waterdichtheid: Klasse E 1650, EN 12208:2001;
    • Windweerstandsklasse: Klasse B5/C5 EN 12210:2001
