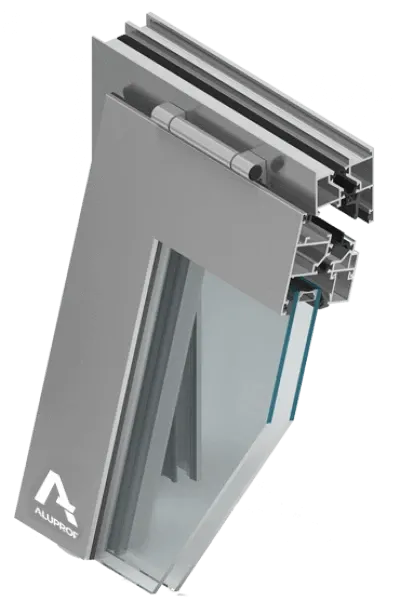

MB-59S Casement, MB-59S Casement HI Raamsysteem met thermische isolatie, naar buiten opengaand

Het systeem MB-59S CASEMENT is een moderne constructie die dient voor het uitvoeren van ramen die naar buiten kiepen of draaien – economisch met tegelijkertijd goede gebruikseigenschappen. Profielen van dit systeem kunnen ook worden gebruikt voor de productie van automatische schuifdeuren met warme afstandhouder MB-DPA.

Ramen van dit type zijn zowel bestemd voor inbouw in muuropeningen, als voor bevestiging in een gevel met stijlen en dwarsbalken. De constructie is gebaseerd op het raam-deursysteem met warme afstandhouder MB-59S. De diepte van de kozijnprofielen bedraagt 50 mm, voor de vleugel is dit 59 mm. In het systeem zijn geprofileerde warme afstandhouders in omegavorm toegepast met een breedte van 16 en 22 mm, gemaakt van met glasvezel versterkte polyamide. Afhankelijk van de eisen aan de thermische isolatie van het gebouw, kunt u dit systeem ook toepassen in de versie met verhoogde thermische isolatie: MB-59S Casement HI. De verhoogde warmteparameter is verkregen door het plaatsen van speciale inzetten in de centrale isolatiekamer van de aluminiumprofielen, tussen de warme afstandhouders. Dankzij hun lage warmtedoorgangscoëfficiënt verlagen deze inzetten het warmteverlies via deze kamer. De centrale plaatsing van de inzetten beperkt ook de convectie en warmtestraling. Analoge isolatie-elementen zijn ook in de ruimte tussen de ruit en het vleugel- of kozijnprofiel geplaatst. De waarde van de warmtedoorgangscoefficiënt van de raam- en deurkozijnen in de variant HI zijn 0,1 tot 0,5 W/(m2K) lager dan de waarde voor analoge profielen uit het basissysteem. De minimale coëfficiënt Uf voor profielen van het systeem MB-59S Casement HI bedraagt 2,1 W/(m2K).

Naar buiten opengaande ramen kunnen worden uitgerust met twee type scharnieren: draaischarnieren of schaarscharnieren. De profielen van het systeem MB-59S CASEMENT hebben geprofileerde groeven van afmetingen die geschikt zijn voor meerpuntssluitingen en verbindingsstukken in de eurostandaard. Beslag van de gerenommeerde bedrijven als Sobinco, Securistyle kunnen hierop worden gemonteerd.

Het systeem laat toepassing van glaspakketten met diktes van 4,5 tot 40,5 mm in de raamvleugels en van 4,5 mm tot 31,5 mm in de vaste ramen toe. Constructies van dit systeem zijn bijzonder esthetisch en hebben goede gebruiksparameters:

• de binnenoppervlakken van het kozijn en de vleugel liggen in een vlak;
• de glasdichtingen zijn vanaf de buitenkant vrijwel onzichtbaar;
• de dichtingen zijn doorlopend gemonteerd, zonder doorsnijding in de hoeken, waardoor de montagetijd aanzienlijk afneemt en de dichtheid toeneemt;
• elke raamconstructie beschikt over een effectief waterafvoersysteem en ventilatie van de glaskamer en de kamer tussen de vleugel en het kozijn.

De naar buiten opengaande ramen, gebaseerd op het standaard raam-deursysteem, zijn vooral ontwikkeld met het oog op gebruikers op de Britse eilanden die graag dit type oplossing toepassen. Deze producten hebben ook volgelingen op andere markten.
