MB-59S Casement, MB-59S Casement HI System okien z izolacją termiczną, otwieranych na zewnątrz

Odporność na uderzenie

klasa 4

Wodoszczelność

E1050 | EN 1027:2001; EN 12208:2001

Przepuszczalność powietrza

klasa 4 | EN 1026:2001; EN 12207:2003

Odporność na obciążenie wiatrem

C5 | EN 12211:2001; EN 12210:2003

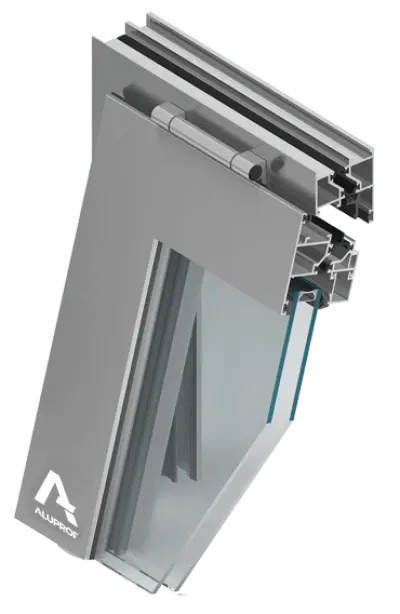

System MB-59S CASEMENT jest nowoczesną konstrukcją, służącą do wykonywania okien odchylanych oraz rozwieranych na zewnątrz - ekonomicznych a jednocześnie posiadających dobre własności użytkowe. Profile tego systemu mogą także służyć do produkcji automatycznych drzwi przesuwnych z przegrodą termiczną MB-DPA.

Okna tego typu przeznaczone są zarówno do wbudowania w otwory w murze jak i do zamocowania w fasadzie słupowo-ryglowej. Konstrukcja bazuje na systemie okienno-drzwiowym z przegrodą termiczną MB-59S. Głębokość kształtowników ościeżnicy wynosi 50 mm, dla skrzydła jest to wymiar 59 mm. Zastosowano w nich profilowane przekładki termiczne typu "omega" o szerokości 16 i 22 mm z poliamidu wzmocnionego włóknem szklanym. W zależności od wymagań dotyczących ochrony cieplnej budynku można zastosować ten system w wersji o podwyższonej izolacyjności termicznej: MB-59S Casement HI. Podwyższenie tego parametru uzyskane jest poprzez umieszczenie specjalnych wkładów w centralnej, izolacyjnej komorze profili aluminiowych, pomiędzy przekładkami termicznymi. Wkłady te dzięki niskiej wartości współczynnika przewodzenia ciepła obniżają utratę energii cieplnej przez tą komorę. Centralne położenie wkładów ogranicza również konwekcję jak i promieniowanie termiczne. Analogiczne elementy izolujące umieszczone są również w przestrzeni między szybą a profilem zespolonym skrzydła lub ościeżnicy. Wartości współczynników przenikania ciepła ram okien i drzwi w wariancie HI są od 0,1 do 0,5 W/(m2K) niższe od wartości uzyskiwanych dla analogicznych profili systemu bazowego. Minimalny współczynnik Uf dla profili systemu MB-59S Casement HI wynosi 2,1 W/(m2K).

Okna otwierane na zewnątrz mogą być wyposażone w dwa rodzaje zawiasów: zawiasy obrotowe lub nożycowe. Kształtowniki systemu MB-59S CASEMENT posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO. Montowane są w nich okucia renomowanych firm, takich jak: Sobinco, Securistyle.

System pozwala na stosowanie zestawów szybowych grubości od 4,5 mm do 40,5 mm w skrzydłach okien oraz od 4,5 mm do 31,5 mm w oknach stałych. Wykonane z niego konstrukcje charakteryzują się zarówno wysoką estetyką, jak i dobrymi parametrami użytkowymi:

  • powierzchnie wewnętrzne ościeżnicy i skrzydła leżą w jednej płaszczyźnie,
  • uszczelki przyszybowe są mało widoczne w widoku od zewnątrz.
  • uszczelki montuje się w sposób ciągły, bez przycinania w narożach, co znacznie skraca czas montażu i poprawia szczelność.
  • każda konstrukcja okna posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą.

Okna otwierane na zewnątrz, bazujące na standardowym systemie okienno-drzwiowym powstały przede wszystkim z myślą o użytkownikach na Wyspach Brytyjskich, chętnie stosujących tego typu rozwiązania. Produkty te mają swoich zwolenników także na innych rynkach.

Parametry techniczne MB-59S Casement:

  • Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001
  • Szczelność na wodę opadową: klasa E1050, EN 1027:2001; EN12208:2001
  • Odporność na obciążenie wiatrem: klasa C5, EN 12211:2001; EN 12210:2001
