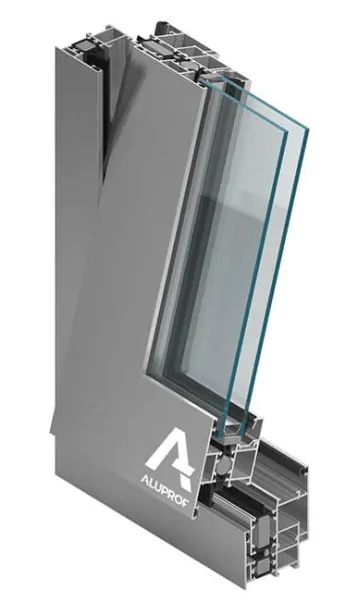

MB-59S PIVOT, MB-59S PIVOT HI Raam-deursysteem met thermische isolatie

De draaiende ramen MB-59S PIVOT maken deel uit van het raam-deursysteem met warme afstandshouder MB-59S van ALUPROF S.A.

MB-59S PIVOT is een moderne constructie, bestemd voor het uitvoeren van gebouwen die hoge eisen stellen aan thermische en akoestische isolatie van ramen met een horizontale of verticale draai-as. Ramen van dit type zijn bestemd voor inbouw in muuropeningen, maar ook voor bevestiging in een gevel met stijlen en dwarsbalken. Daarnaast hebben zij goede gebruikseigenschappen.

De constructie is gebaseerd op het raam-deursysteem met warme afstandhouder MB-59S. De diepte van de kozijnprofielen bedraagt 50 mm, voor de vleugel is dit 59 mm. In het systeem zijn geprofileerde warme afstandhouders in omegavorm toegepast met een breedte van 16 en 22 mm, gemaakt van met glasvezel versterkte polyamide. Afhankelijk van de eisen aan de thermische isolatie van het gebouw, kunt u dit systeem ook toepassen in de versie met verhoogde thermische isolatie: MB-59S Pivot HI. De verhoogde warmteparameter is verkregen door het plaatsen van speciale inzetten in de centrale isolatiekamer van de aluminiumprofielen, tussen de warme afstandhouders. Dankzij hun lage warmtedoorgangscoëfficiënt verlagen deze inzetten het warmteverlies via deze kamer. De centrale plaatsing van de inzetten beperkt ook de convectie en warmtestraling. Analoge isolatie-elementen zijn ook in de ruimte tussen de ruit en het vleugel- of kozijnprofiel geplaatst.

Mogelijke afmetingen voor raamvleugels:

1. Raam met horizontale draai-as:

   • Hoogte: 800 - 2000 mm.
   • Breedte: 500 - 2400 mm.
   • Max. gewicht 180 kg.
2. Raam met verticale draai-as:
   • Hoogte: 500 - 2400 mm.
   • Breedte: 800 - 2000 mm.
   • Max. gewicht 120 kg.

De draaischarnieren garanderen een draaiing van de vleugel in een hoek van 0o do 180o, als optie kunnen ze worden uitgerust met een vleugelblokkade tot een hoek van 22o. Na omzetting van de blokkadedraaiknop kan de vleugel gedraaid worden onder een hoek van 180o om bijvoorbeeld comfortabel en veilig de buitenkant van het raam te zemen.

Ruiten of andere opvullingen worden gemonteerd met behulp van glaslijsten en -dichtingen. De raamconstructie laat toepassing van glaspakketten met diktes van 4,5 tot 31,5 mm toe.
