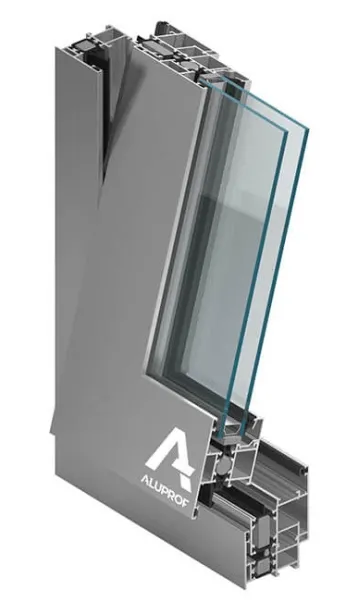

MB-59S PIVOT, MB-59S PIVOT HI Prevrtni prozor

Prevrtni prozor MB-59S PIVOT dio je sustava prozora i vrata s termičkim prekidom MB-59S društva ALUPROF S.A.

Sustav MB-59S PIVOT namijenjen je izradi prozora s okomitom ili vodoravnom osi zakretanja u projektima koji zahtijevaju toplinsku i zvučnu izolaciju te ekonomične konstrukcije, a također imaju dobre funkcionalne kvalitete. Ova vrsta prozora može se ugraditi u otvore na zidovima od opeke ili fasade s okomitim i vodoravnim prečkama.

Raspon dimenzija prozorskih krila:

1. Prozor s vodoravnom osi okretanja:
   • Visina: 800 – 2000 mm.
   • Širina: 500 – 2400 mm.
   • Težina: maks. 180 kg.
2. Prozor s okomitom osi okretanja:
   • Visina: 500 – 2400 mm.
   • Širina: 800 – 2000 mm.
   • Težina: maks. 120 kg.

Zakretne šarke osiguravaju kut okretanja prozorskog krila od 0o do 180o. Šarke mogu po izboru biti opremljene blokadom otvaranja prozorskog krila pod kutom od 22o. Nakon okretanja kvake za blokadu, prozorska krila mogu se okrenuti za 180o kako bi se, primjerice, na prikladan i siguran način mogla oprati vanjska površina prozora.

Staklene ploče ili druge ispune ugrađuju se s pomoću letvica za staklo i brtvi. Konstrukcija prozora omogućava primjenu staklenih ploča debljine od 4.5 mm do 31,5 mm.

Vodo- i zrakonepropusnost osigurani su zahvaljujući primjeni posebnih brtvi izrađenih od EPDM sintetičke gume. Znatan utjecaj na nepropusnost prozora ima velika preciznost pri obradi i ugradnji konstrukcije.

Svaki okretni prozor koji se ugrađuje na vanjskim dijelovima zgrade mora biti opremljen učinkovitim sustavom odvodnje i ventilacije staklene komore te komore između krila i okvira. Takva vrsta prozora česta je u zemljama zapadne i sjeverne Europe.
