MB-59S PIVOT, MB-59S PIVOT HI Sistema per finestre rotanti con isolamento termico

Tenuta stagna

AE750 | EN 1027:2001; EN 12208:2001

Permeabilità all’aria

classe 4 | EN 1026:2001; EN 12207:2004

Resistenza al carico del vento

CE2400 | EN 12211:2001

Il sistema per finestre rotanti MB-59S PIVOT fa parte del sistema per porte e finestre con distanziatore termico MB-59S della società ALUPROF S.A.

MB-59S PIVOT è un sistema moderno adatto a realizzare finestre ad asse verticale o orizzontale che richiedono l’isolamento termoacustico. Le finestre di questo tipo sono montabili nelle aperture del muro e nella facciata continua a montanti e traversi, è un sistema economico e contemporaneamente presenta buone proprietà prestazionali.

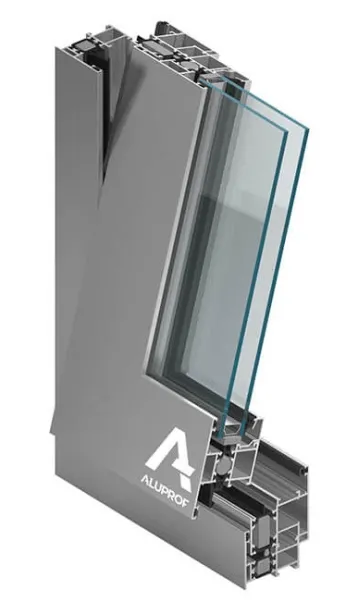

La struttura si basa sul sistema per finestre con distanziatore termico MB-59S. Lo spessore dei profili infisso è pari a 50 mm, e dei profili anta è pari a 59 mm. Nei profili sono inseriti distanziatori termici a forma di omega dallo spessore di 16 e 22 mm in poliammide rinforzato con le fibre di vetro. In funzione delle esigenze di protezione termica dell’edificio questo sistema può essere applicato in variante con isolamento termico migliorato: MB-59S Pivot HI. Il miglioramento dell’isolamento termico è ottenuto mediante l’inserimento di inserti speciali nella camera isolante centrale dei profili in alluminio tra i distanziatori termici. Gli inserti a bassa trasmittanza termica riducono la perdita dell’energia termica attraverso la camera. La posizione centrale di inserti riduce anche la convezione e la radiazione termica. Gli elementi isolanti analoghi sono inseriti anche negli spazi tra il vetro e il profilo dell’anta o dell’infisso.

Le dimensioni per ante finestra:

1.Finestra ad asse orizzontale:

  • Altezza: 800 - 2000 mm.
  • Larghezza: 500 – 2400 mm.
  • Peso: max. 180 kg.

2.Finestra ad asse verticale:

  • Altezza: 500 - 2400 mm.
  • Larghezza: 800 – 2000 mm.
  • Peso: max. 120 kg.

L’utilizzo delle cerniere rotanti consente la rotazione dell’anta di 0o fino a 180o, esse possono disporre di bloccaggio dell’apertura dell’anta fino all’angolo di 22o. Dopo lo spostamento della manopola di bloccaggio, l’anta può girare di 180o permettendo di lavare il vetro in sicurezza e comodità.

I vetri e altri riempimenti sono montati a mezzo di listelli e guarnizioni fermavetro. La struttura della finestra consente di applicare i vetri dallo spessore tra 4,5 mm e 31,5 mm.

Le prestazioni tecniche del sistema MB-59S Pivot:

  • Infiltrazione d’aria: classe 4, EN 1026:2001; EN 12207:2001
  • Tenuta all’acqua piovana: classe AE750, EN 1027:2001; EN 12208:2001
  • Resistenza al carico del vento: classe C, EN 12211:2001; EN 12210:2001
